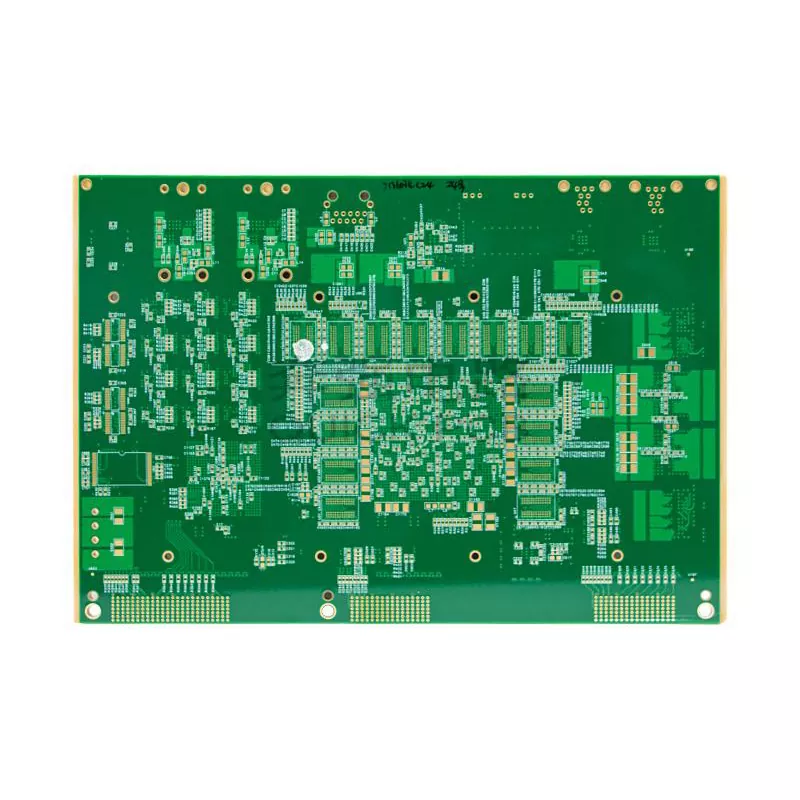

Űrhajó kommunikációs PCB

Az űrhajók kommunikációs rendszerei stabil elektronikus áramkörökön alapulnak a parancsok továbbítására, jelek vételére és a küldetésadatok átvitelére a műholdak és a földi állomások között. Ezeken a rendszereken belül a NYÁK nem csak egy csatlakozási platform, hanem egy kulcsfontosságú elem is, amely meghatározza a jelminőséget, az energiaelosztás hatékonyságát és a hosszú távú működési stabilitást.

Az Aisen Electronics Co., Ltd. űrhajó kommunikációs PCB-ket fejleszt műholdas kommunikációs modulokhoz, RF adó-vevőkhöz, telemetriai berendezésekhez és fedélzeti adatfeldolgozó egységekhez, ahol az elektromos teljesítménynek egyenletesnek kell maradnia az évek során.

A hagyományos ipari áramköri lapokkal ellentétben az űrhajó kommunikációs NYÁK-jai egyedi mérnöki kihívásokkal néznek szembe. Meg kell őrizniük a jelek sértetlenségét vákuumkörülmények között, el kell viselniük a hőmérséklet-ciklusokat, ellenállniuk kell az indítási vibrációnak, és a telepítés után fizikai karbantartás nélkül kell működniük.

A PCB szerepe az űrhajók kommunikációs rendszereiben

Az űrhajó kommunikációs rendszere általában antennamodulokat, RF áramköröket, jelfeldolgozó egységeket, energiagazdálkodási egységeket és adatinterfészeket tartalmaz.

A kommunikációs PCB biztosítja az elektromos utat ezen alkatrészek között.

Működés közben a vett rádiófrekvenciás jeleket kommunikációs áramkörökön keresztül dolgozzák fel, digitális információvá alakítják, és továbbítják a fedélzeti processzorokhoz vagy földi kommunikációs rendszerekhez. Az impedancia, az anyagteljesítmény vagy az áramköri struktúra bármilyen változása befolyásolhatja az átvitel hatékonyságát és a jel pontosságát.

Emiatt az űrhajó kommunikációs PCB-tervezése megköveteli a következők gondos ellenőrzését:

• Nagyfrekvenciás jelátvitel
• Elektromágneses interferencia
• Áramelosztási stabilitás
• Hőtágulási konzisztencia
• Hosszú távú anyagmegbízhatóság

Nagyfrekvenciás PCB tervezés űrkommunikációs alkalmazásokhoz

Az űrkommunikációs berendezések gyakran magas frekvencián működnek, ahol még a kis jelveszteségek is csökkenthetik a kommunikáció hatékonyságát.

Aisen Electronics Co., Ltd. supports PCB manufacturing processes designed for RF and microwave applications, including controlled impedance routing, optimized layer stack-up design, and low-loss material solutions.

Mérnöki megközelítésünk a stabil elektromos jellemzők megőrzésére összpontosít az alábbiak révén:

Pontos impedanciaszabályozás az RF jelutakhoz

Optimalizált távvezeték-kialakítás

Csökkentett jelvisszaverődés és beillesztési veszteség

Szabályozott dielektromos teljesítmény

Stabil földelő szerkezetek az EMI csökkentésére

Ezek a technológiák segítik a kommunikációs modulokat a megbízható adatátvitel fenntartásában a műhold működése közben.

Többrétegű PCB-szerkezetek kompakt térelektronikához

Az űrhajó elektronikai rendszerei korlátozott beépítési helyen magas funkcionalitást igényelnek. A többrétegű PCB technológia lehetővé teszi a mérnökök számára, hogy több áramkört integráljanak a kompakt méretek megőrzése mellett.

Az Aisen Electronics támogatja a többrétegű nyomtatott áramköri lapok gyártását 1-32 rétegben, beleértve a kommunikációs modulok összetett egymásra épülő tervezését is.

A gyártási képesség magában foglalja:

• PCB rétegek száma: 1-32 réteg
• Maximális panelméret: 650 mm × 750 mm
• Lapvastagság: 0,4-5,0 mm
• Rézvastagság: 6 OZ-ig
• Minimális átmérő: 0,1 mm
• Minimális vonalszélesség/távköz: 3/3mil

A magasabb útvonal-sűrűséget igénylő fejlett műholdas elektronikák esetében a HDI-struktúrák javíthatják a kapcsolat hatékonyságát, miközben csökkentik a PCB méretét és súlyát.

HDI technológia könnyű műholdas kommunikációs modulokhoz

A súlycsökkentés fontos szempont az űrhajók tervezésében, mert minden további gramm növeli az indítási költséget.

A HDI PCB technológia lehetővé teszi a tervezők számára, hogy kompakt kommunikációs áramköröket hozzanak létre lézeres mikroviákon, finom vonalvezetésen és optimalizált rétegkapcsolatokon keresztül.

Az Aisen Electronics HDI PCB megoldásokat kínál, amelyek támogatják:

• 1+N+1 szerkezetek
• 2+N+2 szerkezetek
• Lézeres microvia technológia
• Finom osztású BGA alkatrész-összeállítás
• Nagy sűrűségű jelútválasztás

Ezek a struktúrák segítenek a mérnököknek kisebb kommunikációs modulok létrehozásában az elektromos teljesítmény feláldozása nélkül.

Anyagválasztás vákuum és extrém hőmérsékleti körülményekhez

Az űrhajók kommunikációs NYÁK-i olyan környezetben működnek, ahol a hőátadás és a hőmérséklet-szabályozás nagyon különbözik a földi alkalmazásoktól.

A térben levegő keringése nélkül a PCB-anyagoknak meg kell őrizniük a méretstabilitást az ismételt hőmérséklet-változások során.

Az anyagválasztás az alkalmazási követelményeken alapul, mint például:

• Dielektromos tulajdonságok
• Hőtágulási jellemzők
• Frekvencia teljesítmény
• Mechanikai stabilitás

Az Aisen Electronics támogatja a nagyfrekvenciás kommunikációs alkalmazásokhoz megfelelő anyagmegoldásokat, segítve a dielektromos eltérések és a hőtágulási eltérések által okozott kockázatok csökkentését.

Hőkezelési tervezés térkommunikációs nyomtatott áramköri lapokhoz

A kommunikációs modulok hőt termelnek RF alkatrészeken, processzorokon és tápáramkörökön keresztül.

Mivel az űrhajók nem támaszkodhatnak a hagyományos hűtési módszerekre, a PCB hőtervezés fontossá válik a stabil működés fenntartásához.

A hőkezelési szempontok a következők:

• Optimalizált rézeloszlás
• Termikus átmenő szerkezetek
• Réteges egymásra épülő kialakítás
• Anyagkompatibilitás értékelése

A megfelelő termikus tervezés segít csökkenteni a hőmérséklettel kapcsolatos stresszt a hosszú távú küldetések során.

Gyártási folyamatvezérlés űrkommunikációs nyomtatott áramköri lapok gyártásához

Az Aisen Electronics Co., Ltd. ellenőrzött gyártási eljárásokat alkalmaz a PCB gyártás során bekövetkező eltérések csökkentése érdekében.

A gyártási folyamat a következőket tartalmazza:

Anyagvizsgálat

Belső réteg gyártása

Precíziós fúrás

Rézbevonat

Áramkör képalkotás

AOI ellenőrzés

Felületkezelés

Elektromos tesztelés

Végső ellenőrzés

Az űrhajók kommunikációs alkalmazásainál elengedhetetlen a gyártás nyomon követhetősége és a folyamatok következetessége, mivel az elektronikus modulok évekig működhetnek csere nélkül.

A térkommunikációs nyomtatott áramköri lapok megbízhatóságának vizsgálati követelményei

A kommunikációs berendezésekbe történő integráció előtt a PCB-k elektromos és gyártási ellenőrzést igényelnek.

A tesztelési támogatás a következőket tartalmazza:

Elektromos folytonossági vizsgálat

Szigetelési ellenállás vizsgálata

AOI ellenőrzés

Impedancia ellenőrzése

Forrasztási minőség ellenőrzése

Termikus kerékpározás értékelése a projekt követelményei szerint

Ezek az ellenőrzési eljárások segítenek azonosítani a gyártási kockázatokat a PCB összeszerelés és a rendszerintegráció előtt.

Alkalmazások

Az Aisen Electronics különféle űrkommunikációs elektronikában használt PCB-megoldásokat gyárt, többek között:

Műholdas kommunikációs adó-vevők

Telemetriai és nyomkövető rendszerek

RF kommunikációs modulok

Antennavezérlő egységek

Fedélzeti adatfeldolgozó berendezés

Kommunikációs hasznos elektronika

Mindegyik alkalmazáshoz más-más PCB-struktúra szükséges a frekvenciatartománytól, a teljesítményigényektől és a küldetés céljaitól függően.

Mérnöki támogatás az űrkommunikációs PCB fejlesztéshez

Az űrkommunikációs projektek gyakran megkövetelik a PCB-gyártók részvételét a tervezési szakaszban.

Az Aisen Electronics mérnöki támogatást nyújt, beleértve:

PCB-felhalmozási ajánlások

Anyagválasztási segítség

Gyártási megvalósíthatósági felülvizsgálat

Jelintegritási szempontok

DFM elemzés

A korai mérnöki kommunikáció segít az ügyfeleknek csökkenteni a gyártási kockázatokat és javítani a tervezés gyárthatóságát.

Miért válassza az Aisen Electronics Co., Ltd.-t az űrhajók kommunikációs nyomtatott áramköreinek gyártásához?

Űrkommunikációs NYÁK-gyártáshoz mind a PCB-gyártás, mind a nagyfrekvenciás elektronikai követelmények terén tapasztalat szükséges.

Az Aisen Electronics Co., Ltd. a többrétegű nyomtatott áramköri lapok gyártási képességét, a HDI technológiát, az impedanciaszabályozási tapasztalatokat és a folyamatmenedzsmentet egyesíti a műholdas és űrkutatási projektek támogatása érdekében.

A prototípus-fejlesztéstől a gyártási gyártásig olyan NYÁK-megoldások fejlesztésén dolgozunk, amelyek megfelelnek az űrkommunikációs rendszerek elektromos, mechanikai és környezetvédelmi követelményeinek.

GYIK

Mire használható az űrhajó kommunikációs PCB?

Az űrhajó kommunikációs NYÁK-ja rádiófrekvenciás áramköröket, processzorokat, energiarendszereket és kommunikációs interfészeket köt össze a műholdas kommunikációs berendezéseken belül. Támogatja a jelfeldolgozást, az adatátvitelt és a rendszervezérlési funkciókat.

Miért van szükség az űrhajó kommunikációs PCB-ire impedanciaszabályozásra?

A nagyfrekvenciás kommunikációs jelek érzékenyek az impedancia változásaira. A megfelelő impedanciaszabályozás segít csökkenteni a jelvisszaverődést és fenntartani a stabil átviteli teljesítményt.

Milyen PCB anyagok alkalmasak műholdas kommunikációs alkalmazásokhoz?

Az anyagválasztás a frekvenciakövetelményektől, a hőviszonyoktól és a megbízhatósági céloktól függ. A nagyfrekvenciás, alacsony veszteségű anyagokat általában figyelembe veszik az RF kommunikációs áramkörökben.

Az Aisen Electronics gyárthat HDI űrhajó PCB-ket?

Igen. Az Aisen Electronics támogatja a HDI PCB-struktúrákat, beleértve a lézeres mikroviákat és a kompakt kommunikációs modulok nagy sűrűségű útválasztását.

Támogatja a prototípusok és a kis sorozatú NYÁK-gyártást?

Igen. Támogatjuk a prototípus-fejlesztést, a mérnöki hitelesítést és a gyártási gyártást a projekt követelményeinek megfelelően.
