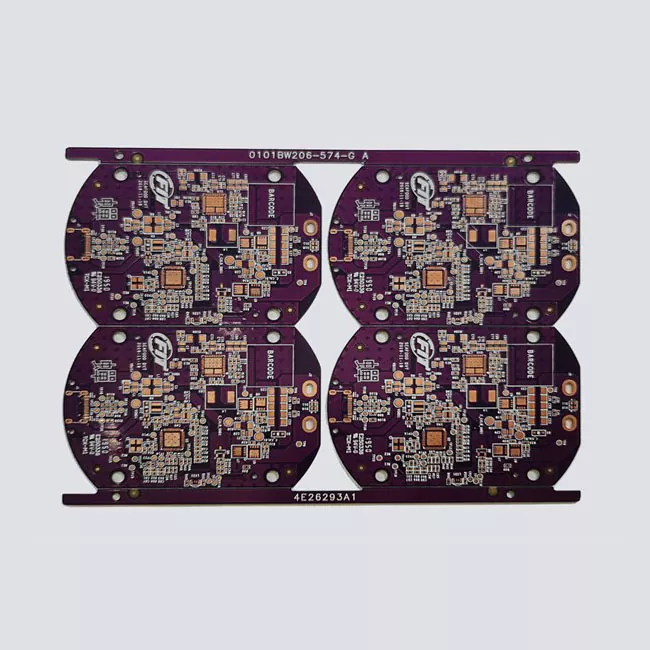

Műholdas navigációs GPS PCB

A műholdas navigációs rendszerek a stabil jelvételen és a pontos adatfeldolgozáson múlnak. A GPS PCB nemcsak az elektronikus alkatrészek csatlakoztatási platformja, hanem egy kritikus alkatrész is, amely befolyásolja az antenna teljesítményét, az RF átvitel minőségét és a helymeghatározási pontosságot. Az Aisen Electronics Co., Ltd.-nél műholdas navigációs GPS PCB-t gyártunk, ahol a jelstabilitás, a kompakt kialakítás és a hosszú távú megbízhatóság elengedhetetlen. Gyártási megközelítésünk az elektromos teljesítmény szabályozására összpontosít, a nyomtatott áramköri lapok felhalmozódásától a végső ellenőrzésig.

Kulcsfontosságú PCB-technológiák műholdas navigációs alkalmazásokhoz

RF jelintegritás és impedancia szabályozás

A GPS és GNSS rendszerek rendkívül gyenge műholdjeleket fogadnak, ami azt jelenti, hogy még a kis átviteli veszteségek is befolyásolhatják a helymeghatározási teljesítményt.

A GPS PCB gyártásunk támogatja a szabályozott impedanciájú terveket, beleértve az antenna- és vevőáramkörökben általánosan használt 50Ω-os RF átviteli követelményeket. A megfelelő halmozási tervezés, a dielektromos anyag kiválasztása és a rézvastagság szabályozása segít csökkenteni a jelvisszaverődést és fenntartani az állandó RF teljesítményt.

A nagyfrekvenciás GPS-alkalmazások esetében az ügyfelekkel együttműködve optimalizáljuk:

• RF nyomkövetési útválasztás
• Földi sík kialakítás
• Visszatérő áramutak
• Antenna illesztési területek

Ezek a tényezők különösen fontosak a kompakt navigációs eszközök esetében, ahol a PCB-terület korlátozott.

HDI és miniatürizált GPS áramkör tervezés

A modern GPS-modulok egyre kisebbek, miközben több funkciót integrálnak, beleértve a többsávos helymeghatározást, a vezeték nélküli kommunikációt és az érzékelő interfészt.

HDI PCB képességeink lehetővé teszik a tervezők számára, hogy nagyobb alkatrészsűrűséget érjenek el a microvia technológia és az optimalizált rétegszerkezetek révén. Ez segít a kompakt GNSS-eszközök támogatásában az elektromos teljesítmény feláldozása nélkül.

A jellemző képességek a következők:

• 1+N+1 és 2+N+2 HDI struktúrák
• Mikro-átmenetek 0,1 mm-ig
• Finom vonal és térgyártás
• Többrétegű útválasztás optimalizálás

Ezek a technológiák alkalmasak hordozható navigációs berendezésekhez, nyomkövető terminálokhoz és beágyazott helymeghatározó modulokhoz.

GPS PCB gyártási specifikációk

Az Aisen Electronics rugalmas gyártási lehetőségeket kínál a navigációs rendszer különböző követelményeinek megfelelően.

Alkalmazás-specifikus GPS PCB tervezési szempontok

Autóipari navigációs NYÁK

Az autóipari GPS-rendszerek rezgés, hőmérséklet-változások és elektromágneses interferencia által érintett környezetben működnek.

A járműnavigációs alkalmazásokhoz a PCB-terveink a következőkre összpontosítanak:

• Stabil jelátvitel a jármű mozgása közben
• Termikus megbízhatóság a folyamatos működéshez
• Védelem a környezeti nedvesség ellen
• Kompatibilitás autóelektronikai rendszerekkel

Ezek a megfontolások segítenek a GPS-moduloknak egyenletes helymeghatározási teljesítmény fenntartásában a jármű hosszú távú működése során.

Tengeri és kültéri helymeghatározó berendezések

A tengeri GPS-eszközök erősebb környezeti ellenállást igényelnek a páratartalom, a hőmérséklet-ingadozás és a folyamatos kültéri hatás miatt.

Az ilyen alkalmazásokhoz szükséges PCB-tervek általában megkövetelik:

• Fokozott nedvességvédelem
• Megbízható felületkezelés
• Erős forrasztási teljesítmény
• Stabil elektromos jellemzők

Ipari nyomkövető és IoT helymeghatározó eszközök

Az ipari nyomkövető berendezések gyakran kompakt PCB-terveket igényelnek hosszú működési ciklusokkal.

GPS PCB megoldásaink olyan alkalmazásokat támogatnak, mint:

• Flottakövető terminálok
• Vagyonfelügyeleti rendszerek
• Távoli helymeghatározó eszközök
• Intelligens logisztikai berendezések

Az elektromos megbízhatóságra összpontosító gyártási folyamat

PCB minőségellenőrzés az anyagválasztástól a végső tesztelésig

A GPS PCB teljesítménye nagymértékben függ a gyártási konzisztenciától. A dielektromos vastagság, a réz eloszlás vagy a fúrási pontosság kismértékű eltérése befolyásolhatja a rádiófrekvenciás jellemzőket.

Gyártási folyamatunk a következőket tartalmazza:

Beérkező anyagok vizsgálata
A nyersanyagokat gyártás előtt ellenőrzik, hogy ellenőrizzék a specifikációkat, beleértve a laminált minőséget, a rézvastagságot és a szállító megfelelőségét.

Gyártási folyamat ellenőrzése
A PCB gyártás során olyan kritikus paramétereket figyelnek meg, mint a fúrás pontossága, a rétegek igazítása, a rézvastagság és az impedanciakövetelmények.

Elektromos és funkcionális tesztelés
A kész táblák ellenőrzési eljárásokon esnek át, beleértve az AOI ellenőrzést, az elektromos tesztelést és a megjelenés előtti ellenőrzést.

Ez a folyamat segít abban, hogy minden GPS PCB megfeleljen az ügyfél tervezési követelményeinek a végső összeszerelés megkezdése előtt.

Prototípus a tömeggyártás támogatásához

A különböző GPS-projektek eltérő gyártási megközelítést igényelnek. A mérnöki csapatoknak gyakran gyors prototípus-érvényesítésre van szükségük, mielőtt nagyszabású gyártásba kezdenének.

Az Aisen Electronics támogatja:

PCB prototípusgyártás a korai tervezési ellenőrzéshez

Kisszériás gyártás piaci tesztelésre

Térfogatgyártás kereskedelmi navigációs berendezésekhez

Mérnöki csapatunk a gyártás megkezdése előtt segítséget nyújthat a nyomtatott áramköri lapok gyárthatóságának áttekintésében, a halmozási javaslatokban és a tervezés optimalizálásában.

Mérnöki támogatás a GPS PCB fejlesztéshez

A sikeres GPS PCB projektekhez többre van szükség, mint a gyártási képességre. A fejlesztés során mérnökeink az alábbiakkal támogatják ügyfeleinket:

• PCB elrendezés áttekintése
• Halmozási javaslatok
• RF tervezési szempontok
• Gyártási megvalósíthatósági elemzés
• Gyártásoptimalizálási javaslatok

Ez segít csökkenteni az újratervezési kockázatokat, és javítja az átmenetet a prototípusról a gyártásra.

Miért válassza az Aisen Electronics-ot a GPS PCB-gyártáshoz?

A GPS PCB beszállító kiválasztásához nemcsak a gyártási kapacitás értékelésére van szükség, hanem a műholdas kommunikációs követelmények műszaki megértésére is.

Az Aisen Electronics Co., Ltd. a NYÁK-gyártásban szerzett tapasztalatokat mérnöki támogatással egyesíti, hogy segítse ügyfeleit megbízható navigációs termékek kifejlesztésében.

Előnyeink a következők:

• Többrétegű és HDI NYÁK gyártásban szerzett tapasztalat
• RF-orientált PCB-tervezési képesség
• Rugalmas támogatás a prototípusoktól a mennyiségi gyártásig
• Fókuszáljon a jel integritására és a gyártási konzisztenciára

Ügyfelekkel együttműködve olyan GPS áramköri lapokat építünk, amelyek megfelelnek az autóipari, tengeri, ipari és fogyasztói navigációs rendszerek gyakorlati alkalmazási követelményeinek.

GYIK

Milyen típusú PCB-t használnak általában a GPS-modulokhoz?

A GPS-modulokhoz általában többrétegű PCB-kre van szükség, szabályozott impedanciával és optimalizált RF-útválasztással. A PCB felépítése az antenna kialakításától, a frekvenciakövetelményektől és az eszköz méretétől függ.

Miért szükséges a GPS PCB impedancia vezérlés?

A GPS-jelek magas frekvencián működnek, és érzékenyek a jelvesztésre. A szabályozott impedancia segít fenntartani a stabil RF átvitelt az antenna és a vevőáramkörök között.

Támogathatja-e a GPS PCB a többsávos GNSS rendszereket?

Igen. Műholdas navigációs GPS PCB többsávos GNSS alkalmazásokhoz tervezhető, beleértve a GPS, Galileo, GLONASS és BeiDou jeleket használó rendszereket.

Milyen anyagok alkalmasak GPS áramköri lapokhoz?

Az anyagválasztás a frekvenciakövetelményektől függ. A szabványos FR4 számos alkalmazást támogat, míg a nagyfrekvenciás laminátumokat részesítik előnyben a fejlett RF teljesítmény érdekében.

Biztosítja a GPS PCB prototípus gyártását?

Igen. Az Aisen Electronics támogatja a prototípus-fejlesztést, a kis szériás gyártást és a mennyiségi gyártást.

Hogyan teszteli a GPS PCB minőségét?

A tesztelés magában foglalhatja az AOI ellenőrzést, az elektromos tesztelést, az impedancia ellenőrzését és a gyártási minőség ellenőrzését a projekt követelményeinek megfelelően.

Indítsa el GPS PCB projektjét az Aisen Electronics segítségével

Ha navigációs berendezéseket, GNSS-modulokat vagy helymeghatározó rendszereket fejleszt, az Aisen Electronics Co., Ltd. NYÁK-gyártási támogatást tud nyújtani a prototípus-validálástól a tömeggyártásig.

Lépjen kapcsolatba mérnöki csapatunkkal, hogy megvitassák a GPS PCB követelményeit, beleértve a rétegszerkezetet, az RF teljesítményt, az anyagválasztást és a gyártástervezést.
