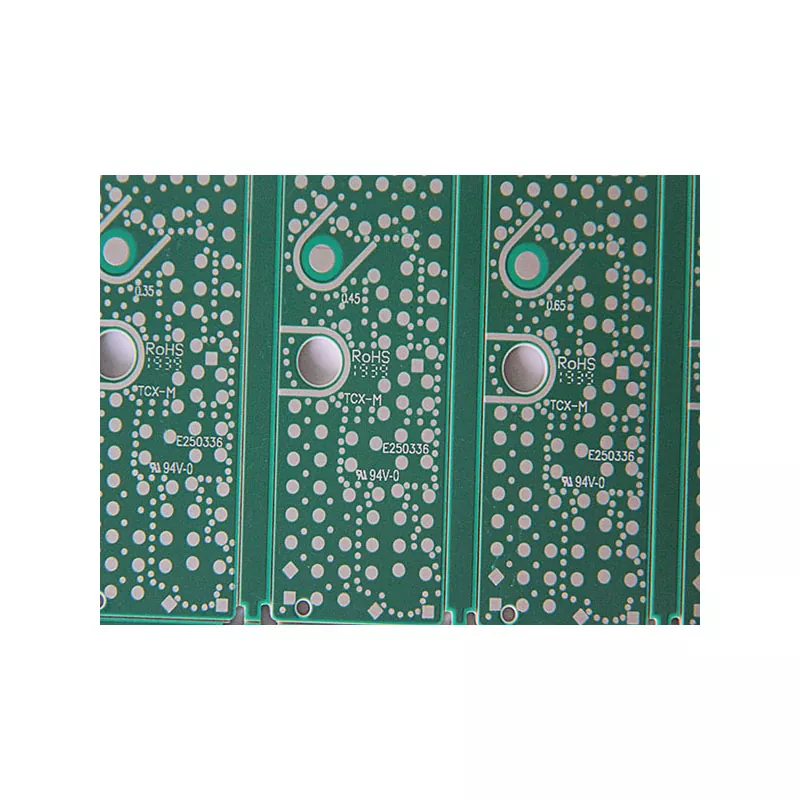

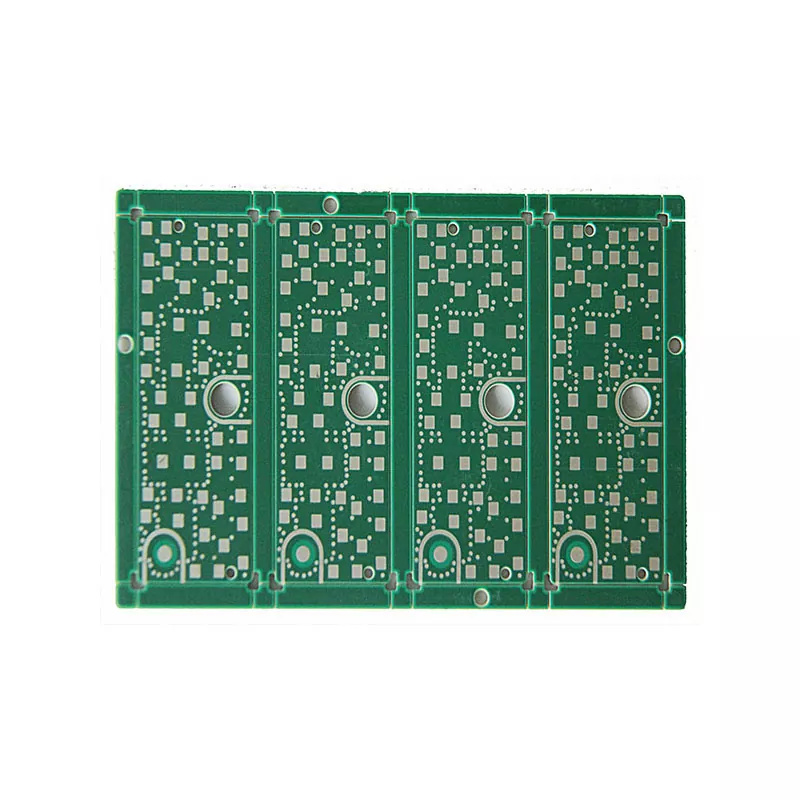

Repülőgép kommunikációs PCB

A légi járművek kommunikációs rendszerei a kommunikációs modulok, antennák, processzorok és vezérlőrendszerek közötti folyamatos adatátvitel fenntartása érdekében stabil elektronikus áramköröktől függenek.

A kereskedelmi elektronikai eszközöktől eltérően a légi kommunikációs berendezéseknek vibráció, hőmérséklet-ingadozás, elektromágneses interferencia és szigorú helykorlátozás mellett kell működniük. A repülőgép kommunikációs rendszerén belüli PCB meghibásodás befolyásolhatja a kritikus kommunikációs funkciókat, és rendkívül magas gyártási konzisztenciát igényel.

Az Aisen Electronics Co., Ltd. repülőgép-kommunikációs NYÁK-megoldásokat gyárt repüléselektronikai kommunikációs berendezésekhez, RF modulokhoz, fedélzeti elektronikai rendszerekhez és navigációhoz kapcsolódó alkalmazásokhoz.

Gyártási folyamatunk azon elektromos, mechanikai és termikus jellemzők szabályozására összpontosít, amelyek meghatározzák a NYÁK megbízhatóságát a hosszú távú működés során.

Miért van szükség speciális gyártásra a repülőgépes kommunikációs PCB-re?

A tervezések olyan kihívásokkal néznek szembe, amelyek eltérnek a szabványos ipari áramköri lapoktól.

A PCB-nek egyszerre kell kezelnie a nagyfrekvenciás jelátvitelt, a mechanikai igénybevételt, a hőváltozásokat és a korlátozott beépítési helyet.

Nagyfrekvenciás jelintegritás

A repülőgép kommunikációs rendszerei általában rádiófrekvenciás jeleket tartalmaznak, ahol a PCB-struktúra közvetlenül befolyásolja az átviteli teljesítményt.

Magasabb frekvenciákon olyan tényezők, mint:

• nyomkövetési geometria
• dielektromos vastagság
• réz elosztás
• rétegfelrakásos kialakítás

befolyásolhatja az impedancia stabilitását és a jelveszteséget.

Az Aisen Electronics vezérli a nyomtatott áramköri lapok egymásra épülésének tervezési és gyártási paramétereit, hogy állandó elektromos teljesítményt biztosítson az RF kommunikációs alkalmazásokhoz.

EMI és EMC vezérlés a repülőgép elektronikához

A repülőgépek több elektronikus rendszert tartalmaznak, amelyek egymás közelében működnek. Az ellenőrizetlen elektromágneses interferencia befolyásolhatja a kommunikáció minőségét és a rendszer stabilitását.

A repülőgép kommunikációs PCB-tervei gyakran megkövetelik:

• optimalizált földelési szerkezetek
• szabályozott visszatérési utak
• árnyékolási szempontok
• megfelelő rétegelrendezés

A többrétegű nyomtatott áramköri lapok gyártási tapasztalatai révén az Aisen Electronics segít az ügyfeleknek az elektromágneses kompatibilitás javításában a termékfejlesztés során.

Megbízhatóság hőmérsékleti és rezgési körülmények között

A levegőben lévő elektronika folyamatos vibrációt és hőmérséklet-változást tapasztal működés közben.

A PCB megbízhatósága a következőktől függ:

• laminált stabilitás
• réz tapadás
• forrasztási kötés megbízhatósága
• mechanikai szerkezet

Az Aisen Electronics az anyagokat és a gyártási folyamatokat az ügyfél működési környezetének megfelelően választja ki, nem pedig minden NYÁK-projekthez azonos megoldásokat alkalmaz.

PCB szerkezet és anyagválasztás

Nagyfrekvenciás anyagválasztás

A szabványos FR-4 anyagok számos elektronikai termékhez alkalmasak, de a rádiófrekvenciás követelményeket támasztó repülőgép-kommunikációs rendszerekhez stabilabb elektromos tulajdonságokkal rendelkező anyagokra lehet szükség.

Az anyagválasztás szempontjai a következők:

• dielektromos állandó stabilitás
• dielektromos veszteség jellemzői
• nedvességállóság
• hőtágulási teljesítmény

A helyes anyagválasztás segít megőrizni a jel pontosságát és csökkenteni az átviteli veszteséget működés közben.

Többrétegű és HDI technológia kompakt repüléselektronikai berendezésekhez

A repülőgép elektronikai rendszerei több funkciót igényelnek korlátozott beépítési helyen.

A többrétegű és HDI NYÁK-technológiák lehetővé teszik a mérnökök számára, hogy komplex áramköröket integráljanak, miközben megtartják a kompakt méreteket.

Az Aisen Electronics támogatja:

• 1-32 rétegű PCB szerkezetek
• HDI 1+N+1 és 2+N+2 kivitel
• Microvia szerkezetek 0,1 mm-ig
• Finomvonalas gyártás 3 millióig
• Finom hangmagasságú BGA alkalmazások

Ezek a képességek támogatják a kompakt kommunikációs modulokat és a nagyobb áramkörsűrűségű avionikai elektronikát.

Gyártási képesség

Az Aisen Electronics az alkalmazási követelmények alapján kínál PCB-gyártási megoldásokat.

Ezek a képességek támogatják a prototípus-fejlesztést, a mérnöki validálást és a repülőgép-kommunikációs elektronika mennyiségi gyártását.

Gyártásellenőrzés

A nyomtatott áramköri lapok megbízhatósága nem csak a tervezéstől, hanem a gyártási konzisztenciától is függ.

A gyártás során az Aisen Electronics a kulcsfontosságú tényezők ellenőrzésére összpontosít, beleértve:

Rétegigazítás vezérlése

A többrétegű repülőgép PCB-k pontos rétegregisztrációt igényelnek. A rossz beállítás befolyásolhatja az elektromos csatlakozás megbízhatóságát és az impedancia teljesítményét.

Rézvastagság-kezelés

Az állandó rézvastagság fontos az áramátviteli képesség és a hőteljesítmény szempontjából, különösen a nagyobb teljesítményigényű kommunikációs áramkörökben.

HDI Microvia megbízhatóság

A HDI szerkezeteknél a stabil lézerfúrási, rézfeltöltési és bevonatolási eljárások elengedhetetlenek a csatlakozási hibák elkerülése érdekében a hosszú távú működés során.

Felületi minőség

A megbízható felületkezelés javítja a forraszthatóságot és az összeszerelési konzisztenciát.

Alkalmazások

Az Aisen Electronics Aircraft Communication PCB-k a következőkre alkalmasak:

Repülőelektronikai kommunikációs rendszerek

Stabil jelátvitelt és kompakt áramköri kialakítást igénylő légi kommunikációs modulokban használatos.

Repülőgép-navigációs berendezések

Támogatja az elektronikus rendszereket, ahol a kommunikációs megbízhatóság és a jel pontossága elengedhetetlen.

RF kommunikációs eszközök

Alkalmas nagyfrekvenciás kommunikációs áramkörökhöz, amelyek szabályozott impedanciát és EMI-kezelést igényelnek.

Repülési elektronikus modulok

Speciális elektronikus berendezésekben használják, amelyek hosszú élettartamot és gyártási következetességet igényelnek.

Mérnöki támogatás a PCB tervezéstől a gyártásig

A repülőgépes PCB-projektek gyakran szoros együttműködést igényelnek a tervezők és a gyártók között.

Az Aisen Electronics mérnöki támogatást nyújt, beleértve:

• PCB tervezési áttekintés
• Stack-up optimalizálás
• Anyagi ajánlások
• Gyártási megvalósíthatósági elemzés
• Gyártási folyamatra vonatkozó javaslatok

A korai mérnöki kommunikáció segít azonosítani a lehetséges gyártási kockázatokat a tömeggyártás előtt.

Hogyan válasszunk repülőgép-kommunikációs NYÁK-gyártót?

Az Aircraft Communication PCB-szállító kiválasztásához többre van szükség, mint a gyártási árak összehasonlítására.

A mérnökök általában értékelik:

Megérti-e a szállító a nagyfrekvenciás PCB-követelményeket?

Az RF kommunikációs teljesítmény nagymértékben függ a PCB szerkezetétől és a gyártási pontosságtól.

Fenntarthatja-e a gyártó a konzisztenciát a gyártási tételek között?

A repülőgép-elektronika stabil minőséget igényel, mivel a csere és a karbantartás nehézkes.

A szállító nyújt mérnöki támogatást?

A professzionális NYÁK-gyártóknak részt kell venniük a tervezés optimalizálása során, ahelyett, hogy csak az ügyfelek által biztosított fájlokat állítanák elő.

Az Aisen Electronics Co., Ltd. a kommunikációs teljesítmény és megbízhatóság követelményeinek megfelelően kialakított PCB megoldásokkal támogatja ügyfeleit a prototípus fejlesztéstől a gyártásig.

GYIK

Mire használható a repülőgép kommunikációs PCB?

Ezeket az áramköri lapokat légi kommunikációs rendszerekhez tervezték, beleértve az RF modulokat, avionikai berendezéseket, navigációs eszközöket és fedélzeti kommunikációs egységeket. Megbízható elektromos kapcsolatokat biztosítanak az elektronikus alkatrészek között, miközben támogatják a stabil jelátvitelt igényes környezetben.

Miben különbözik a szabványos PCB-től?

A hagyományos áramköri lapokhoz képest a repülőgépes kommunikációs alkalmazások szigorúbb ellenőrzést igényelnek a jelintegritás, az impedancia illesztés, az EMI teljesítmény, a mechanikai stabilitás és a környezeti megbízhatóság tekintetében. A PCB tervezésénél figyelembe kell venni a vibrációt, a hőmérséklet-ingadozást és a hosszú távú működési követelményeket.

Használható nagyfrekvenciás és RF kommunikációs rendszerekhez?

Igen. Az Aisen Electronics szabályozott impedanciájú, optimalizált rétegfelépítésű kártyákat és megfelelő nagyfrekvenciás anyagokat tud gyártani az RF áramkörök és a nagy sebességű jelátvitel támogatására.

Hogyan választanak ki anyagokat a mérnökök a légi kommunikációs alkalmazásokhoz?

Az anyagválasztás a működési frekvenciától, a hőigényektől, a dielektromos teljesítménytől, a mechanikai szilárdságtól és a megbízhatósági szabványoktól függ. A stabil jelteljesítményt igénylő alkalmazásokhoz nagyfrekvenciás laminátumok és alacsony veszteségű anyagok választhatók.

Támogatja a prototípus- és tömeggyártást?

Igen. Az Aisen Electronics teljes körű NYÁK-gyártási szolgáltatásokat nyújt, ideértve a prototípus-fejlesztést, a kisszériás gyártást és a mennyiségi gyártást. Mérnöki csapatunk támogatja a DFM felülvizsgálatát és a gyártás optimalizálását is a gyártás előtt.

Lépjen kapcsolatba az Aisen Electronics-szal repülőgépes kommunikációs nyomtatott áramköri projektekkel kapcsolatban

Ha repülőgépes kommunikációs berendezéseket, repüléselektronikai rendszereket, RF modulokat vagy repülőgép-elektronikai termékeket fejleszt, az Aisen Electronics Co., Ltd. PCB-gyártási támogatást nyújt a kezdeti tervezéstől a végső gyártásig.

Mérnöki csapatunk segítséget nyújthat a NYÁK-szerkezet optimalizálásában, az anyagválasztásban, a gyártás megvalósíthatóságában és a gyártástervezésben.
