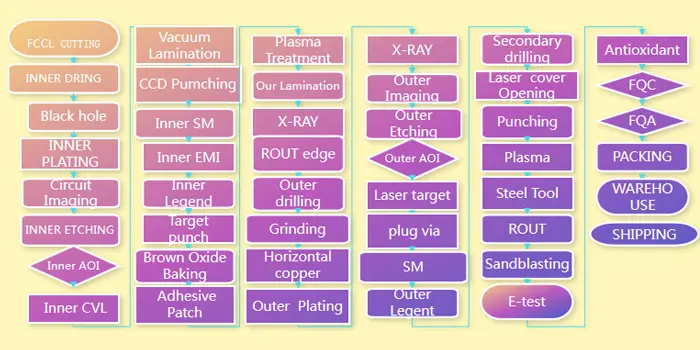

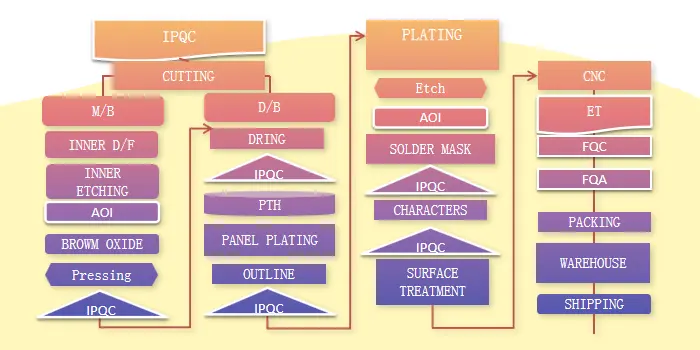

Folyamatfolyamat

projekt

Paraméterek

Rétegek száma

1-40 réteg

Maximális PCB méret

730mm*630mm

Kész PCB vastagság

0,3-5,0 mm

Mechanikus furatméret

0,15-6,5 mm

Lézeres fúró mérete

75μm ~ 150μm

Maximális rézvastagság

10 OZ

Legvékonyabb magvastagság

0,05 mm

Minimális vonalszélesség (20±3 felületi réz)

0,05mm/2mil

Minimális sortávolság (20±3 felületi réz)

0,05mm/2mil

Minimális áramköri gyűrű

3 millió

Minimális vázlat Tolerancia

±0,1 mm

projekt

Tömeggyártási folyamatok képességei

Extrém hatótávolság

Maximális méret

630*730mm

630*730mm

Furathelyzet tűrés

±0,05 mm

±0,038 mm

Mechanikus nyílásméret

Ø0,2mm ~ Ø6,5mm

Ø0,15mm ~ Ø6,5mm

Lézeres fúró mérete

100 μm

Ø75μm ~ Ø150μm

Minimális nyílásméret

Ø0,50 mm

Ø0,45 mm

PTH méret tolerancia

±0,075 mm

±0,05 mm

NPTH mérettűrés

±0,05 mm

±0,05 mm

projekt

Tömeggyártási folyamatok képességei

Extrém hatótávolság

galvanizálási folyamat gyártási mérete

≤730 mm

≤735 mm

A galvanizálási eljárás vastagsága

0,3-2,0 mm

0,2-2,4 mm

Lyuk réz vastagsága

13μm ~ 25μm

13μm-40μm

Felületi rézvastagság egyenletessége

R≤0,004 mm

R≤0,002 mm

Furat réz vastagság egyenletessége

±0,005 mm

±0,003 mm

átmenő furatmélység képesség

8:1

10:1

Vakfuratmélység képesség

0,8:1

1:1

projekt

Tömeggyártási folyamatok képességei

Extrém hatótávolság

PCB vastagság

0,075-5,0 mm

0,05-5,0 mm

Tedd ki a pozíciótűrést

±0,015 mm

±0,008 mm

Min lyukas gyűrű

Egyoldali ≥0,04 mm

Egyoldali ≥0,03 mm

1/3 OZ alapréz minimális vonalszélesség/sortávolság

0,05 mm/0,05 mm

0,045 mm/0,045 mm

1/2 OZ alapréz minimális vonalszélesség/sortávolság

0,075 mm/0,075 mm

0,05 mm/0,05 mm

1 OZ alap rézmaratási tűrés

0,1 mm/0,1 mm

0,075 mm/0,075 mm

1/3 OZ alsó rézmaratási tűrés

±0,005 mm

±0,005 mm

1/2 OZ alsó rézmaratási tűrés

±0,005 mm

±0,005 mm

TÉTEL

Általános képesség

Különleges képesség

Max méret

50x50mm-810×490mm

810×490 mm

Min. PITCH

0,4-4 mm

0,38 mm3,8 mm

Minimális PIN távolság

0,15 mm

0,14 mm

Minimális BGA átmérő

0,25 mm

0,22 mm

Az alkatrészek minimális mérete

0201 CHIP

01005 CHIP

Az alkatrészek maximális mérete

32 mm

45 mm

Az SMT alkatrészek maximális magassága

≤10 mm

13 mm

szabályozza a forrasztópaszta vastagságának pontosságát

±0,04 mm

±0,03 mm

forrasztópaszta nyomtatás ofszet pontossága

±0,05 mm

±0,025 mm

Az elemmigráció pontossága

≤0,15 mm

≤0,10 mm

az elem magas lebegésének pontossága

≤0,15 mm

≤0,10 mm

Minimális távolság az alkatrészek és alkatrészek között

0,3 mm

0,25 mm

Minimális távolság az alkatrészek és az alkatrészek között (Form-In-Place)

≥0,6 mm

0,4-0,6 mm

minimális távolság az alkatrészek és a teszt között (Form-In-Place)

≥0,7 mm

0,5-0,7 mm

a ragasztó minimális szélessége (Form-In-Place)

0,8 mm8

0,6 mm6

minimális távolság az alkatrészek és az alak éle között (Form-In-Place)

≥1 mm

0,7-1 mm
