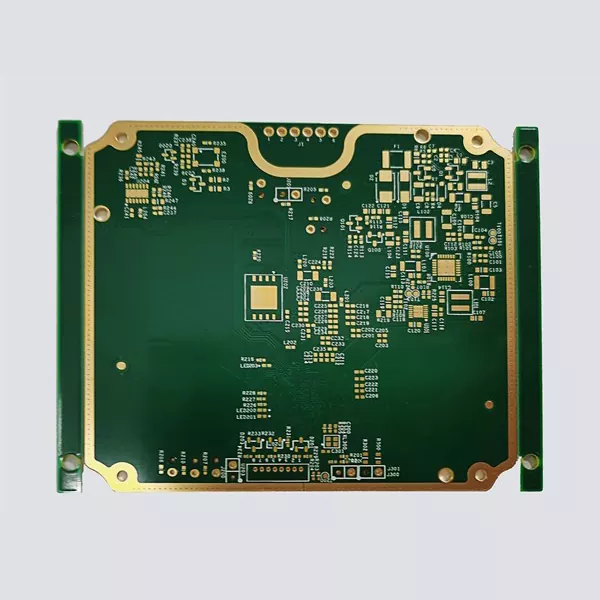

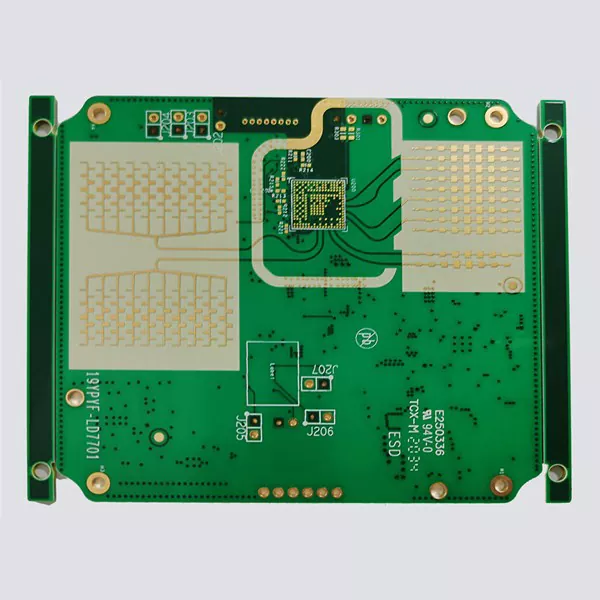

A műholdas kommunikációs PCB nem egyszerűen egy magas rétegű áramköri kártya. Elektromos csatlakozási platformként működik az RF modulok, táprendszerek, jelfeldolgozó egységek és kommunikációs antennák között. Műholdas alkalmazásokban a PCB-nek stabil jelátvitelt kell fenntartania, miközben vákuumviszonyokkal, hőmérséklet-ingadozásokkal, indítás közbeni vibrációval és rendkívül korlátozott karbantartási lehetőségekkel kell szembenéznie a telepítés után.
Az Aisen Electronics Co., Ltd. többrétegű és HDI nyomtatott áramköri lapokat gyárt olyan műholdas kommunikációs rendszerek számára, ahol a jelintegritás és a hosszú távú megbízhatóság kritikus fontosságú. Gyártási folyamatunk az impedancia, a dielektromos konzisztencia, a réz eloszlás és a szerkezeti stabilitás szabályozására összpontosít, hogy megfeleljen a repülőgép-elektronikai berendezések követelményeinek.
A hagyományos ipari kommunikációs kártyákhoz képest a műholdas PCB-k szigorúbb ellenőrzést igényelnek az anyagtulajdonságok és a gyártási tűrések tekintetében, mivel még a kis jelveszteségek vagy elektromos eltérések is befolyásolhatják a kommunikációs távolságot, az adatok pontosságát és a rendszer stabilitását.
Hogyan működik a műholdas kommunikációs PCB az űrrendszerekben
A műholdas kommunikációs PCB jelátviteli és vezérlő interfészként működik a kommunikációs berendezéseken belül.
Működés közben az antennáról érkező rádiófrekvenciás jelek a PCB-n lévő átviteli vonalakon keresztül kiszajú erősítőkhöz és jelfeldolgozó áramkörökhöz jutnak. A feldolgozás után a kártya az átalakított jeleket átviteli modulokhoz, teljesítményerősítőkhöz és antennavezérlő rendszerekhez irányítja.
A PCB szerkezete közvetlenül befolyásolja ezt a folyamatot.
Például amikor a nagyfrekvenciás jelek réznyomokon haladnak át, a nyomvonal szélességében, a dielektromos vastagságban vagy az anyag jellemzőiben bekövetkező változások impedanciaváltozást okozhatnak. Ez jelvisszaverődéshez, csillapításhoz vagy elektromágneses interferenciához vezethet.
Ezért a műholdas kommunikációs nyomtatott áramköri lapok gyártása a következők pontos vezérlését igényli:
dielektromos állandó stabilitás
vezérelt impedancia útválasztás
rézvastagság egyenletessége
rétegigazítási pontosság
a szerkezet megbízhatóságán keresztül
Az Aisen Electronics a szabványos kommunikációs NYÁK-konfigurációk helyett a működési frekvencia, a jeltípus és az alkalmazási követelmények szerint optimalizálja a nyomtatott áramköri lapokat.
Műholdas PCB vs szabványos kommunikációs PCB: Főbb különbségek
Sok kommunikációs eszköz többrétegű PCB-ket használ, de a műholdas alkalmazásoknak sokkal szigorúbb követelményei vannak.
Tétel
Szabványos kommunikációs PCB
Műholdas kommunikációs PCB
Működési környezet
Beltéri vagy ellenőrzött körülmények között
Vákuum, sugárzás, szélsőséges hőmérséklet
Tervezési prioritás
Költség és termelési hatékonyság
Megbízhatóság és jelstabilitás
Anyagválasztás
Általános FR-4 anyagok
Nagyfrekvenciás és alacsony veszteségű anyagok
A kudarc következménye
Javítás vagy csere lehetséges
Nehéz vagy lehetetlen az indítás után
Jelkövetelmény
Normál adatátvitel
Pontos RF jel integritás
A műholdas PCB nem támaszkodhat csak az elektromos csatlakozásra. A tábla szerkezetének stabil teljesítményt kell fenntartania a küldetés teljes életciklusa alatt.
Ezért válik a nyomtatott áramköri lapok fejlesztésének kritikus részévé az anyagválasztás, az egymásra rakás tervezése és a gyártási folyamat irányítása.
Nagyfrekvenciás PCB tervezés a műholdas kommunikációhoz
A műholdas kommunikációs rendszerek gyakran GHz-es frekvenciatartományban működnek, ahol a hagyományos PCB-struktúrák szükségtelen jelvesztést okozhatnak.
A nagyfrekvenciás áramkörök esetében az Aisen Electronics a következőkre összpontosít:
vezérelt impedanciájú távvezetékek
kis veszteségű dielektromos anyagok
optimalizált rézvastagság
precíz rétegregisztráció
Például a rádiófrekvenciás átviteli vonalak meghatározott kapcsolatot igényelnek a vezeték szélessége, a dielektromos vastagság és az anyagjellemzők között. Ha az impedancia a gyártás során megváltozik, a jel visszaverődhet, és csökkenhet az átviteli hatékonyság.
PCB-gyártásunk támogatja az impedancia-vezérelt tervezéseket többrétegű struktúrákkal akár 32 rétegig, így segítve a mérnököket kompakt kommunikációs modulok kifejlesztésében az RF teljesítmény feláldozása nélkül.
A műholdas elektronika trendje a kisebb méret és a magasabb funkcionalitás felé halad.
A hagyományos többrétegű NYÁK-struktúrák gyakran több fizikai helyet igényelnek, mivel az alkatrészek csatlakozásai az átmenő nyílásoktól függenek. A HDI technológia megváltoztatja ezt a megközelítést azáltal, hogy microvia-kat és finom vonalvezetést alkalmaz a vezetéksűrűség növelése érdekében.
A műholdas kommunikációs modulok esetében a HDI a következőket kínálja:
csökkentett PCB méret és tömeg
rövidebb jelutak
javított nagyfrekvenciás teljesítmény
finom hangmagasságú BGA-eszközök támogatása
Az Aisen Electronics támogatja a 0,1 mm-es mikrovias szerkezeteket és a 3 mil-ig terjedő finom nyomtávolságot a kompakt kommunikációs berendezések kialakításához.
A hőkezelési kihívások a műholdas PCB-gyártásban
A hőgazdálkodás nagy kihívást jelent a műholdas elektronikában, mivel az űrben nincs hagyományos léghűtő rendszer.
Az elektronikus alkatrészek hőt termelnek a jelfeldolgozás és a teljesítményerősítés során. Megfelelő termikus tervezés nélkül a hőmérséklet-felhalmozódás felgyorsíthatja az alkatrészek öregedését és befolyásolhatja a jel stabilitását.
A műholdas kommunikációs PCB-k gondos réz elrendezést igényelnek a hatékony hővezetési útvonalak létrehozásához.
Az Aisen Electronics a következőket használja:
többrétegű réz eloszlás
nehéz réz opciók
termikus átmenő szerkezetek
személyre szabott táblavastagsági megoldások
A teljesítményerősítő áramkörök és a nagyáramú kommunikációs modulok esetében a rézvastagság megválasztása közvetlenül befolyásolja a hőelvezetési képességet és a hosszú távú megbízhatóságot.
In satellite applications, PCB reliability depends not only on design but also on manufacturing consistency.
Az Aisen Electronics irányítja a kritikus gyártási lépéseket, beleértve:
Bejövő laminált vizsgálat Az anyagtulajdonságokat gyártás előtt ellenőrzik, hogy biztosítsák a tervezési követelményekkel való összhangot.
Rétegigazítás vezérlése A többrétegű kártyák pontos regisztrációt igényelnek a belső rétegek között, hogy megakadályozzák a szakadást és az impedancia változásait.
AOI ellenőrzés Az automatikus optikai ellenőrzés az elektromos tesztelés előtt azonosítja a mintahibákat.
Elektromos teljesítmény vizsgálat Minden PCB elektromos ellenőrzésen esik át az áramkör folytonosságának és a szigetelési teljesítményének megerősítése érdekében.
Ez a folyamat csökkenti a gyártási kockázatokat, mielőtt a táblák az ügyfél összeszerelési és rendszerintegrációs szakaszába lépnének.
Miért az Aisen Electronics a műholdas kommunikációs NYÁK-projektekhez?
A műholdas kommunikációs elektronika fejlesztéséhez többre van szükség, mint a PCB-gyártási képességre. A szállítónak meg kell értenie, hogy a PCB szerkezete hogyan befolyásolja a rádiófrekvenciás teljesítményt, a termikus viselkedést és a rendszer megbízhatóságát.
Az Aisen Electronics Co., Ltd. mérnöki támogatást nyújt a NYÁK-felhalmozás optimalizálásától a végső gyártásig, segítve ügyfeleit a nagyfrekvenciás átvitellel, a miniatürizált tervezéssel és a repülésbiztonsági követelményekkel kapcsolatos kihívások megoldásában.
A többrétegű, HDI és precíziós NYÁK-gyártásban szerzett tapasztalataink lehetővé teszik számunkra, hogy támogassuk a stabil teljesítményt és állandó gyártási minőséget igénylő műholdas kommunikációs projekteket.
