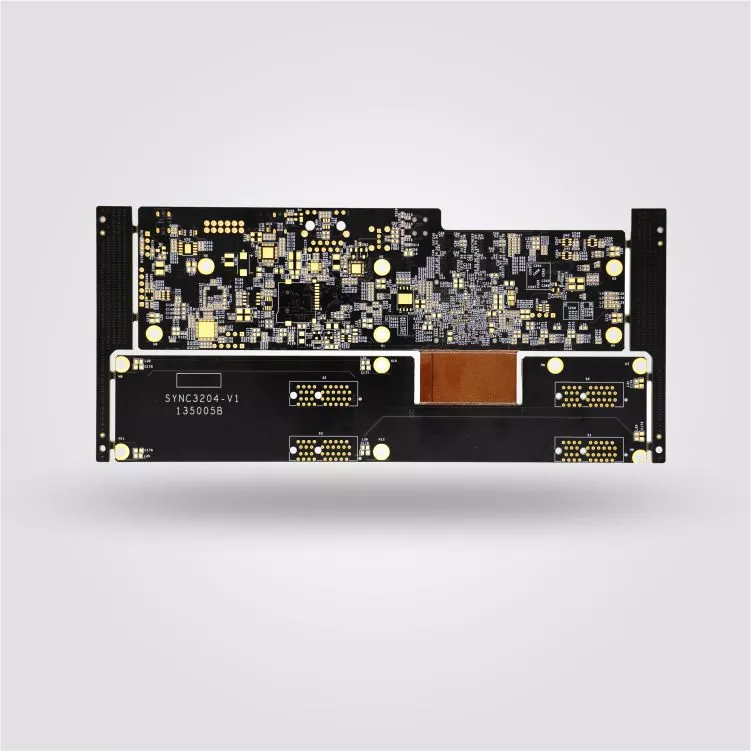

Tesztelő műszerek PCB

A vizsgálóműszereket elektromos, fizikai vagy ipari paraméterek mérésére, elemzésére és ellenőrzésére tervezték. Az ezekben a rendszerekben található PCB közvetlenül befolyásolja a mérési pontosságot, mivel jelgyűjtő áramköröket, processzorokat, érzékelőket, kommunikációs modulokat és energiagazdálkodási egységeket köt össze.

A hagyományos ipari vezérlőpanelekkel ellentétben a vizsgálóműszerek PCB és PCBA termékek gyakran jobb elektromos konzisztenciát igényelnek. Az impedancia, a rézvastagság, a jeltovábbítás vagy a forrasztás minőségének kis eltérései befolyásolhatják a mérési stabilitást, különösen a kalibráláshoz, laboratóriumi elemzéshez és precíziós teszteléshez használt berendezésekben.

Shenzhen Aisen Electronics Co., Ltd. gyártTesztelő műszerek PCB és PCBAmegoldások elektronikus mérőberendezésekhez, ipari vizsgálórendszerekhez, laboratóriumi műszerekhez és felügyeleti eszközökhöz. Az 1-40 rétegű merev NYÁK-ra, HDI PCB-re, merev-flex PCB-re és PCBA-szerelvényre kiterjedő képességeivel az Aisen támogatja azokat az ügyfeleket, akik nagy sűrűségű áramköröket, ellenőrzött elektromos teljesítményt és stabil gyártási minőséget igényelnek.

A vizsgáló- és mérőberendezések PCB-követelményei

A vizsgálóműszeres nyomtatott áramköri lap nem csak az alkatrészek csatlakoztatási platformja. A mérési rendszer része, amely meghatározza, hogy a jelek gyűjtése, továbbítása és feldolgozása milyen pontosan történik.

A különböző tesztelőeszközöknek eltérő PCB-követelményei vannak.

Például egy jelanalizátor stabil, nagyfrekvenciás átvitelt igényel, míg egy teljesítményvizsgáló műszer vastagabb rézréteget igényelhet az áramkezeléshez. A laboratóriumi mérőberendezések általában az alacsony zajszintű tervezésre és a hosszú távú elektromos stabilitásra összpontosítanak.

A gyakori követelmények a következők:

• Stabil jelátvitel
• Szabályozott impedancia
• Pontos áramköri méretek
• Megbízható forrasztási csatlakozások
• Folyamatos teljesítmény az ismételt működés során

Az Aisen Electronics a NYÁK szerkezetét, az anyagválasztást és a gyártási paramétereket az egyes tesztelési alkalmazások tényleges munkakörülményeinek megfelelően állítja be.

Tesztelő műszerek PCB alkalmazások

Elektronikus mérőberendezés PCB

Az elektronikus mérőberendezésekhez pontos jelfeldolgozási képességgel rendelkező áramköri lapokra van szükség.

Az alkalmazások a következők:

• Digitális multiméterek
• Oszcilloszkópok
• Jelelemzők
• Adatgyűjtő rendszerek
• Elektronikus kalibráló berendezés

Ezek a termékek gyakran tartalmaznak érzékeny analóg áramköröket, processzorokat és kommunikációs interfészeket. A NYÁK-gyártásnak olyan tényezőket kell szabályoznia, mint a vonalszélesség, a dielektromos vastagság és a réz eloszlása ​​a jelingadozás csökkentése érdekében.

Az Aisen többrétegű PCB és HDI NYÁK megoldásokat gyárt kompakt elrendezést és stabil elektromos teljesítményt igénylő mérőberendezésekhez.

Ipari tesztelési rendszer PCB

Az ipari tesztelő berendezések általában folyamatosan működnek a termelési környezetben.

A laboratóriumi műszerekkel összehasonlítva az ipari tesztelési rendszerek nagyobb hangsúlyt fektetnek a tartósságra, a gyártási konzisztenciára és az automatizálási rendszerekkel való kompatibilitásra.

Tipikus alkalmazások a következők:

• Automatizált ellenőrző berendezés
• Minőségvizsgáló rendszerek
• Gyártási tesztállomások
• Monitoring berendezések

Ezekhez az alkalmazásokhoz az Aisen többrétegű PCB- és PCBA-gyártást biztosít szigorú folyamatszabályozással a belső réteg gyártásától a végső összeszerelésig.

Kalibráló berendezés PCB

A kalibráló berendezés nagy mérési pontosságot igényel, mivel más eszközök teljesítményének ellenőrzésére szolgál.

A NYÁK kialakításának minimálisra kell csökkentenie az elektromos interferenciát és meg kell őriznie a stabil jelutakat.

A fontos gyártási tényezők a következők:

• Szabályozott impedancia
• Alacsony eltérés a réz vastagságában
• Pontos fúrás
• Megbízható felületkezelés

Az Aisen Electronics AOI vizsgálatot, elektromos tesztelést, impedanciavizsgálatot és méretellenőrzést alkalmaz a PCB konzisztenciájának megőrzése érdekében.

Gyártási képesség műszerek teszteléséhez PCB és PCBA

A vizsgálóberendezések gyártói gyakran igényelnek testreszabott PCB-struktúrákat, mivel a különböző műszerek eltérő elektromos követelményekkel rendelkeznek.

A Shenzhen Aisen Electronics Co., Ltd. a következőket kínálja:

Ezek a képességek lehetővé teszik az Aisen számára, hogy szabványos vizsgálótáblákat és precíziós elektronikai berendezésekben használt összetett többrétegű szerkezeteket is gyártson.

A vizsgálóberendezésekben használt PCB-technológiák

Többrétegű PCB komplex mérőáramkörökhöz

Számos tesztelőeszköz több funkciót is integrál, beleértve a jelgyűjtést, -feldolgozást, kommunikációt és energiagazdálkodást.

A többrétegű PCB-struktúrák további útválasztási teret és jobb elválasztást biztosítanak a különböző áramköri szakaszok között.

Az Aisen többrétegű kártyákat gyárt akár 40 rétegig, amelyek támogatják a komplex áramköri tervezéseket, amelyek megkövetelik:

• Több jelréteg
• Áramelosztási rétegek
• Földi sík kialakítás
• Javított elektromágneses teljesítmény

HDI PCB kompakt tesztelő eszközökhöz

A modern vizsgálóberendezések egyre kisebbek, miközben több funkciót adnak hozzá.

A HDI technológia lézeres mikroviákat használ az útválasztási sűrűség növelésére és a PCB méretének csökkentésére.

Az Aisen HDI gyártási képessége magában foglalja:

• HDI 1 és 2 lépéses szerkezetek
• Lézeres fúrási képesség: 75μm-150μm
• Finomvonalas áramköri feldolgozás
• Nagy sűrűségű alkatrész-összeállítás

Ezek a technológiák alkalmasak hordozható mérőberendezésekre és kompakt elektronikus rendszerekre.

Rigid-Flex PCB korlátozott beépítési helyre

Egyes tesztelőeszközök rugalmas csatlakozást igényelnek a különböző funkcionális modulok között.

A merev-flex nyomtatott áramköri lap egyesíti a merev területeket az alkatrészek felszereléséhez és a rugalmas szakaszokat a helytakarékos telepítés érdekében.

Az Aisen merev-flex NYÁK megoldásokat gyárt olyan alkalmazásokhoz, ahol:

• A belső tér korlátozott
• Csökkenteni kell a kábelcsatlakozásokat
• Fontos a mechanikai megbízhatóság

PCBA gyártási képesség tesztelő berendezésekhez

A precíziós vizsgálóberendezések esetében a PCB-gyártás és az összeszerelés minőségét együtt kell ellenőrizni.

Az Aisen Electronics teljes körű PCBA-szolgáltatásokat nyújt, beleértve az SMT-t, a DIP-szerelést, a forrasztópaszta-nyomtatást, az AOI-vizsgálatot, a röntgenvizsgálatot és az elektromos tesztelést.

PCBA képesség:

Ez az integrált gyártási képesség segít az ügyfeleknek csökkenteni a beszállítói koordinációt és fenntartani a konzisztenciát a PCB gyártástól a kész összeszerelésig.

Minőségellenőrzés a vizsgálóműszerek PCB gyártása során

A mérőberendezések stabil PCB-teljesítményt igényelnek, mivel a hibák befolyásolhatják a vizsgálati pontosságot és a berendezés kalibrálási eredményeit.

Az Aisen Electronics az egész gyártási folyamat során ellenőrzi a minőséget.

Az ellenőrzés a következőket tartalmazza:

• Beérkező anyagok ellenőrzése
• Belső réteg vizsgálata
• AOI ellenőrzés
• Rézvastagság vizsgálata
• Elektromos tesztelés
• Impedancia vizsgálat
• Röntgenvizsgálat
• Végső minőségellenőrzés

A cég ISO9001, ISO14001 és IATF16949 minőségirányítási rendszerek szerint működik.

Minőségi célok:

• A termék hozama ≥99,8%
• Pontos szállítási arány ≥99%
• Ügyfélpanaszok aránya ≤0,5%

Felületi felületek tesztelő műszerek PCB-hez

A különböző tesztelési alkalmazások különböző felületkezelést igényelnek az alkatrészek típusától és a szolgáltatási feltételektől függően.

A választható lehetőségek a következők:

A felületkezelés kiválasztását a forrasztási folyamat, az alkatrészek szerkezete és a termék élettartamára vonatkozó követelmények alapján értékelik.

Miért válassza az Aisen Electronics-t a nyomtatott áramköri lapok és a nyomtatott áramkörök teszteléséhez?

A vizsgálóberendezések gyártóinak olyan PCB-beszállítókra van szükségük, akik ismerik az elektromos teljesítményt és a gyártás következetességét.

A Shenzhen Aisen Electronics Co., Ltd. egy gyártási rendszerben egyesíti a PCB-gyártást, a HDI-technológiát, a merev-flex-gyártást és a PCBA-összeszerelést.

50 000 négyzetméteres gyártóüzemével, fejlett gyártóberendezéseivel és több mint 20 éves PCB-gyártási tapasztalatával az AisenTesztelő műszerek PCB és PCBAmegoldások a precizitást, stabilitást és megismételhető gyártási minőséget igénylő ügyfelek számára.

GYIK

Milyen vizsgálóberendezések használnak Aisen PCB megoldásokat?

Az Aisen NYÁK megoldásait elektronikus mérőberendezésekben, kalibráló rendszerekben, ipari vizsgálóberendezésekben, laboratóriumi műszerekben, felügyeleti rendszerekben és adatgyűjtő berendezésekben használják.

Az Aisen gyárthat többrétegű PCB-t precíziós mérőberendezésekhez?

Igen. Az Aisen többrétegű, 1-40 rétegű PCB-ket gyárt ellenőrzött gyártási folyamatokkal a precíziós elektronikai alkalmazásokhoz.

Szükséges-e a vizsgálóműszeres PCB-k impedanciaszabályozása?

Az érzékeny jeleket vagy nagy sebességű átvitelt igénylő alkalmazásoknál az impedanciaszabályozás segít megőrizni a jel integritását és a mérési stabilitást.

Az Aisen nyújt PCB-összeszerelési szolgáltatásokat?

Igen. Az Aisen SMT, DIP, ellenőrzési és tesztelési szolgáltatásokat nyújt a nyomtatott áramköri lapok gyártásával együtt.

Milyen PCB anyagok alkalmasak berendezések tesztelésére?

A gyakori anyagok közé tartozik az FR-4, a magas Tg-tartalmú anyagok és a speciális laminátumok, amelyeket a hőmérséklet, a gyakoriság és a megbízhatósági követelmények szerint választanak ki.
