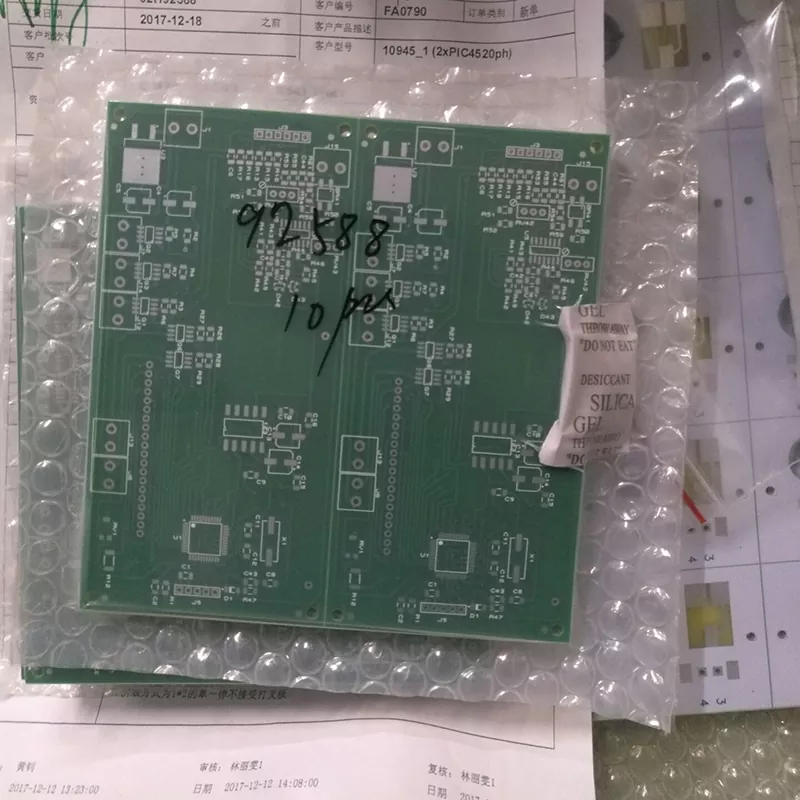

Elektromos mérőműszerek PCB

Az elektromos mérőműszerek gyakran kezelik a gyenge analóg jeleket, ahol még kisebb interferencia is befolyásolhatja a végső leolvasási pontosságot. A hagyományos elektronikai termékekhez képest a mérőberendezésekhez olyan nyomtatott áramköri kártyákra van szükség, amelyek jobb zajszabályozást, stabil jelátvitelt és egyenletes elektromos teljesítményt biztosítanak.

Nyomtatott lapjainkat optimalizált nyomvonalvezetéssel, megfelelő földelési struktúrákkal és szabályozott impedanciatechnológiával tervezték, hogy csökkentsék az elektromágneses interferencia (EMI) által okozott jeltorzulást. Ez különösen fontos az olyan műszerek esetében, mint az oszcilloszkópok, digitális multiméterek és teljesítményelemzők, ahol a mérési pontosság erősen függ a jelfeldolgozó áramkörök stabilitásától.

Hőstabilitás a műszer hosszú távú működéséhez

Számos elektromos mérőeszköz folyamatosan működik laboratóriumokban, gyártósorokon vagy tesztelési környezetben. Hosszú távú működés során a hőmérséklet-ingadozás befolyásolhatja az elektromos mérőműszerek NYÁK elektromos jellemzőit és az alkatrészek teljesítményét.

A megfelelő szubsztrátum anyagok kiválasztásával és a réz eloszlásának optimalizálásával NYÁK-megoldásaink hozzájárulnak a hőstabilitás javításához és a konzisztens mérési teljesítmény megőrzéséhez különböző üzemi körülmények között.

Többrétegű PCB megoldások komplex mérőrendszerekhez

Nagy sűrűségű útválasztás fejlett mérőeszközökhöz

A modern mérőműszerek több funkciót integrálnak kisebb házakba, beleértve a jelgyűjtést, az adatfeldolgozást, a kommunikációs modulokat és az energiagazdálkodási áramköröket. Ehhez nagyobb irányítási sűrűségű és jobb áramköri leválasztású PCB-kre van szükség.

Többrétegű NYÁK-struktúráink akár 32 réteget is támogatnak, lehetővé téve a mérnökök számára, hogy elkülönítsék az érzékeny analóg áramköröket a digitális és a tápegységektől. Ez a tervezési megközelítés csökkenti a különböző funkcionális modulok közötti interferenciát, és javítja a műszer általános megbízhatóságát.

Rugalmas PCB-szerkezetek a különböző termékkövetelményekhez

A különböző mérési termékeknek eltérő PCB-igénye van. A hordozható tesztelők a kompakt méretre és a könnyű kialakításra összpontosítanak, míg a laboratóriumi műszerek nagyobb jelstabilitást és bonyolultabb áramkör-integrációt igényelnek.

Személyre szabott PCB-szerkezeteket biztosítunk az alkalmazási követelmények alapján, beleértve a rétegkonfigurációt, a tábla vastagságát, a réz súlyát és az anyagválasztást.

Precíziós gyártási képességek

A mérési megbízhatóságot támogató gyártási pontosság

A mérőberendezések esetében a PCB gyártási pontossága közvetlenül befolyásolja a termék teljesítményét. A vonalszélességben, a rétegek igazításában vagy az impedancia szabályozásában tapasztalható kis eltérések befolyásolhatják a jelátvitel minőségét.

Gyártási képességeink közé tartozik:

Ezek a képességek lehetővé teszik mind a szabványos elektronikus mérőtermékek, mind a nagy pontosságú ipari műszerek támogatását.

Anyagválasztás elektromos mérőműszer nyomtatott áramköri lapjaihoz

Nyáklemez-anyagok kiválasztása az alkalmazási feltételek alapján

A hordozóanyag fontos szerepet játszik az elektromos stabilitásban, a hőállóságban és a jelteljesítményben. Az általános mérőberendezéseknél az FR-4 anyagok kiegyensúlyozott megoldást kínálnak a költség és a megbízhatóság között.

Nagyobb hőellenállást vagy jobb jelteljesítményt igénylő alkalmazásokhoz nagy Tg-tartalmú anyagok vagy speciális nagyfrekvenciás laminátumok választhatók a működési feltételeknek megfelelően.

Az anyagválasztást a munkahőmérséklet, a jel jellemzői, a termék élettartamára vonatkozó elvárások és az alkalmazási környezet alapján értékelik.

Minőségellenőrzés a PCB gyártás során

Folyamatvezérlés a nyersanyagtól a kész NYÁK-ig

A megbízható mérőberendezésekhez minden gyártási tételben állandó PCB-minőségre van szükség. Minőségirányítási folyamatunk kiterjed az anyagvizsgálatra, a gyártásellenőrzésre és a végső elektromos tesztelésre.

A beérkező anyagokat gyártás előtt ellenőrzik a specifikációk és az elektromos tulajdonságok ellenőrzése érdekében. A gyártás során az AOI ellenőrzése és a folyamatfelügyelet segít a lehetséges hibák korai szakaszában történő azonosításában.

Szállítás előtt a kész nyomtatott áramköri lapokat elektromos tesztelésnek és szemrevételezésnek vetik alá, hogy megbizonyosodjanak arról, hogy megfelelnek az ügyfelek igényeinek.

Elektromos mérőműszerek NYÁK alkalmazásai

Laboratóriumi vizsgáló berendezések

PCB-inket laboratóriumi műszerekben használják, beleértve az oszcilloszkópokat, jelgenerátorokat és teljesítményelemző berendezéseket.

Ezek az alkalmazások kiváló jelintegritást, stabil elektromos jellemzőket és megbízható működést igényelnek, mivel a mérési pontosság közvetlenül befolyásolja a vizsgálati eredményeket.

Hordozható mérőeszközök

A hordozható műszerek kompakt PCB kialakítást igényelnek, miközben megőrzik az elektromos teljesítményt.

PCB-megoldásaink támogatják a kézi eszközök, például a digitális multiméterek és az elektronikus teszterek könnyű kialakítását, segítve a gyártókat, hogy kisebb termékstruktúrákat érjenek el a megbízhatóság feláldozása nélkül.

Ipari felügyeleti rendszerek

Az ipari mérőberendezések gyakran folyamatos munkakörülmények között működnek, és erős környezeti alkalmazkodóképességet igényelnek.

Nyomtatott lapjaink olyan alkalmazásokat támogatnak, mint például az energiafigyelő rendszerek, ipari elemzők és energiaminőség-vizsgáló berendezések, ahol a hosszú távú stabilitás kritikus.

Mérnöki támogatás a PCB fejlesztéshez

Termékfejlesztés támogatása a prototípustól a tömeggyártásig

A PCB teljesítménye szorosan összefügg a korai szakaszban hozott tervezési döntésekkel. Mérnöki csapatunk az ügyfelekkel dolgozik a termékfejlesztés során, hogy felülvizsgálja a PCB-szerkezeteket, optimalizálja a gyárthatóságot és csökkentse a lehetséges gyártási kockázatokat.

A DFM-elemzés, a prototípus-ellenőrzés és a gyártási támogatás révén segítünk ügyfeleinknek a fejlesztési hatékonyság javításában, valamint a prototípusról a mennyiségi gyártásra való zökkenőmentes átállás elérésében.

Gyakran Ismételt Kérdések

Milyen típusú NYÁK alkalmas elektromos mérőműszerekhez?

Az elektromos mérőműszerek általában stabil elektromos teljesítményű, jó zajállóságú és pontos jelátviteli képességű PCB-ket igényelnek. A megfelelő NYÁK-struktúra a műszer típusától, az áramkör bonyolultságától és a mérési pontossági követelményektől függ.

Tud-e PCB-ket gyártani nagy pontosságú laboratóriumi berendezésekhez?

Igen. Nagy jelstabilitást és megbízható, hosszú távú működést igénylő laboratóriumi és ipari mérőberendezésekhez biztosítunk többrétegű PCB gyártási megoldásokat.

Hogyan biztosítja a PCB minőségét mérési alkalmazásokhoz?

A minőséget anyagellenőrzés, gyártásfelügyelet, AOI-ellenőrzés és végső elektromos tesztelés ellenőrzik, hogy biztosítsák, hogy minden PCB megfeleljen a teljesítmény- és megbízhatósági követelményeknek.
