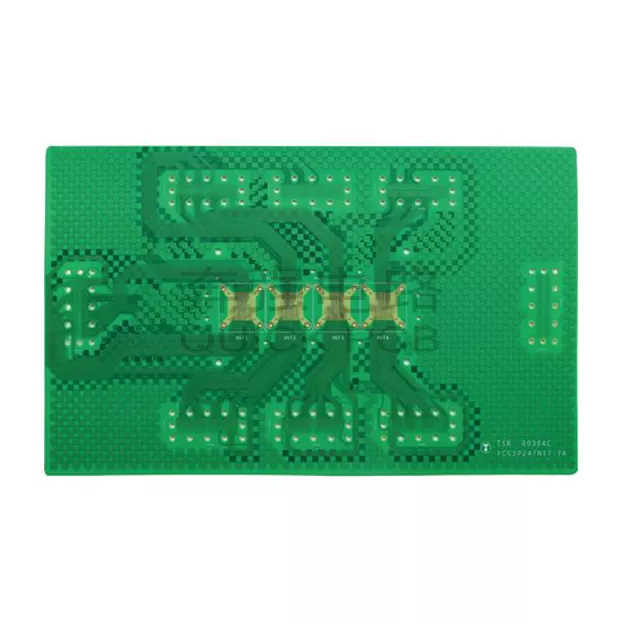

Félvezető tesztelő PCB

A félvezetők tesztelése sokkal magasabb szintű elektromos vezérlést igényel, mint a hagyományos elektronikus alkalmazások.

Az IC validálása és gyártási tesztelése során a jelátvitel, az impedancia vagy a NYÁK-struktúra kis eltérései is befolyásolhatják a mérési eredményeket.

Az Aisen Electronics ellenőrzött elektromos jellemzőkkel rendelkező félvezető-tesztelő nyomtatott áramköri lapokat fejleszt az ismételhető tesztelési teljesítményt, precíz jelátvitelt és hosszú távú megbízhatóságot igénylő alkalmazások támogatására.

Miért igényelnek különleges tervezési szempontokat a félvezető NYÁK-k tesztelése?

A félvezető tesztkártya nem egyszerűen egy áramköri csatlakozási platform. Közvetlenül befolyásolja, hogy a tesztelő berendezések mennyire pontosan mérik az eszköz teljesítményét.

A PCB-nek kezelnie kell:

• Nagy sebességű digitális jelek
• Érzékeny analóg jelek
• Több teljesítménytartomány
• Finom osztású alkatrészek csatlakozásai
• Ismételt tesztelési ciklusok

A megfelelő NYÁK-felépítés, az impedanciaszabályozás, a földelési stratégia és az anyagválasztás kritikus tényezők a vizsgálati pontosság megőrzésében.

Jelintegritás-ellenőrzés a félvezetők teszteléséhez

A jelminőség az egyik legfontosabb követelmény a félvezető tesztalkalmazásokban.

A nagy sebességű tesztjeleket a következők befolyásolhatják:

• Jelvisszaverődés
• Áthallás
• Átviteli veszteség
• Elektromágneses interferencia

Az Aisen Electronics támogatja az ellenőrzött impedanciájú NYÁK-terveket és az optimalizált útválasztási struktúrákat, hogy segítsen fenntartani a stabil jelátvitelt a tesztelés során.

A legfontosabb tervezési szempontok a következők:

• Differenciálimpedancia szabályozás
• Rövid és optimalizált jelutak
• Layer stackup optimalizálás
• Földi referencia kezelés

Nagy sűrűségű összekapcsolási képesség fejlett tesztlapokhoz

A modern félvezető csomagok egyre kisebbek, miközben a tesztelés bonyolultabbá válik.

A fejlett félvezető-teszt PCB-k gyakran megkövetelik:

• Finom nyomkövetési útválasztás
• Mikro átmenetek
• Sűrű alkatrészek elhelyezése
• Többrétegű összekapcsolás

Az Aisen Electronics támogatja a HDI NYÁK-gyártást a kompakt elrendezést és pontos elektromos csatlakozásokat igénylő alkalmazásokhoz.

A jellemző képességek a következők:

Félvezető tesztelő PCB alkalmazások

IC funkcionális tesztelés

A funkcionális tesztrendszerek stabil jelátvitelt igényelnek a vizsgálóberendezések és a félvezető eszközök között.

A PCB-terveknek támogatniuk kell a pontos kommunikációt a vezérlők, a tesztaljzatok és az eszközinterfészek között.

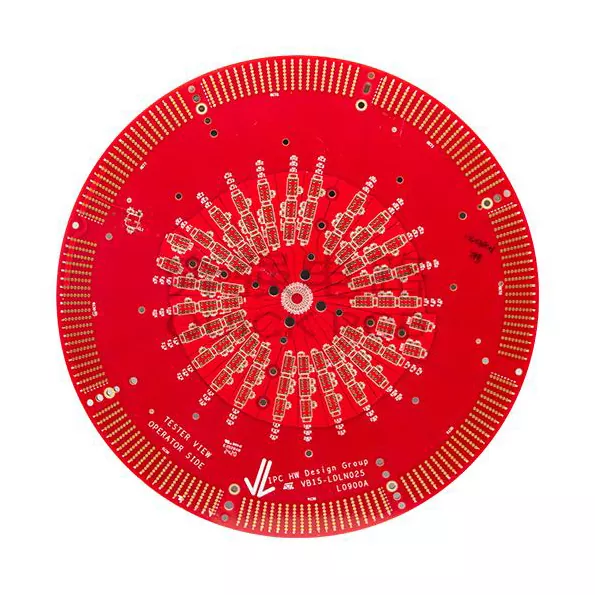

Ostya és csomag tesztelése

Az ostyaszintű és a csomagszintű tesztelés rendkívül pontos elektromos méréseket foglal magában.

A PCB teljesítményét befolyásolja:

• Teszt ismételhetőség
• A jel pontossága
• Mérési konzisztencia

Autóipari félvezetők érvényesítése

Az autóipari chipek alapos tesztelést igényelnek, mielőtt belépnének a járműrendszerekbe.

Az autóipari félvezetők validálásához használt teszt PCB-k nagyobb megbízhatóságot és stabil elektromos teljesítményt igényelnek.

Az alkalmazások a következők:

• Energiagazdálkodási IC tesztelése
• Autóvezérlők tesztelése
• Érzékelő chip validálása

Teljesítmény félvezető tesztelése

Az erősáramú eszközök nagyobb elektromos és termikus terhelést generálnak a tesztelés során.

A teljesítmény-félvezető teszteléséhez használt PCB-tervek megkövetelik:

• Nehéz réz szerkezetek
• Hőgazdálkodás
• Nagyáramú képesség
• Elektromos szigetelés

Félvezető tesztelő PCB vs szabványos PCB

Félvezető tesztlapok gyártási folyamata

A félvezető-tesztelési alkalmazások szigorúbb gyártásellenőrzést igényelnek, mivel a PCB-változatok befolyásolhatják a vizsgálati eredményeket.

Az Aisen Electronics a kritikus gyártási szakaszokat kezeli, beleértve:

Anyag- és rakásvezérlés

Az anyagválasztást és a rétegkonfigurációt a jelsebesség, a frekvenciakövetelmények és a vizsgálati feltételek alapján értékelik.

Precíziós áramkör kialakítása

A finom vonalú gyártási folyamatok pontos nyomkövetési méreteket biztosítanak a sűrű félvezető tesztelrendezésekhez.

Elektromos ellenőrzés

Minden PCB elektromos ellenőrzésen megy keresztül, hogy megerősítse:

• Az áramkör folytonossága
• Izolációs teljesítmény
• Impedancia követelmények

Végső minőségellenőrzés

Szállítás előtt a táblákat ellenőrizzük méretpontosság, felületminőség és gyártási konzisztencia szempontjából.

Anyagválasztás félvezető-vizsgálati alkalmazásokhoz

A különböző tesztelési környezetekhez különböző PCB anyagok szükségesek.

Az anyagválasztás a következőket veheti figyelembe:

• Jel frekvencia
• Hőszükséglet
• Méretstabilitás
• Dielektromos teljesítmény

A nagy sebességű félvezető tesztelési alkalmazásokhoz a megfelelő hordozóanyagok segítenek csökkenteni a jelveszteséget és javítani a mérési megbízhatóságot.

PCBA támogatás félvezető tesztelő berendezésekhez

Az Aisen Electronics NYÁK-összeszerelési szolgáltatásokat nyújt a félvezető-vizsgáló berendezések gyártói számára.

A szolgáltatások közé tartozik:

• Alkatrész beszerzés
• SMT összeszerelés
• Precíziós alkatrészek elhelyezése
• Elektromos tesztelés
• Funkcionális ellenőrzés

Ez lehetővé teszi az ügyfelek számára, hogy egyetlen gyártó partnertől teljes tesztrendszer-összeállításokat szerezzenek be.

Minőségellenőrzés

A félvezető-vizsgáló berendezések állandó NYÁK-teljesítményt igényelnek az ismételt gyártási tételekben.

Az Aisen Electronics minőségellenőrzéseket alkalmaz, beleértve:

• Beérkező anyagok ellenőrzése
• Automatizált optikai ellenőrzés (AOI)
• Elektromos tesztelés
• Folyamatfigyelés
• Végső ellenőrzés

Minden egyes gyártási tételt felügyelnek a gyártási konzisztencia fenntartása érdekében.

Mérnöki támogatás a félvezető teszt PCB fejlesztéséhez

A félvezető-tesztelési projektek gyakran szoros együttműködést igényelnek a NYÁK-gyártók és a berendezéstervezők között.

Az Aisen Electronics mérnöki támogatást nyújt, beleértve:

• A PCB-k egymásra helyezésére vonatkozó ajánlások
• A jel integritásának felülvizsgálata
• Gyárthatósági elemzés
• Termelés optimalizálás

Ez segít az ügyfeleknek csökkenteni a tervezési kockázatokat a tömeggyártás előtt.

GYIK

Milyen szerepet játszik az áramköri lap a félvezető-vizsgáló berendezésekben?

Az áramköri lap biztosítja az elektromos kapcsolatot a tesztrendszerek és a félvezető eszközök között a mérési és érvényesítési folyamatok során. Pontosan kell továbbítania a tesztjeleket, miközben megőrzi a stabil teljesítményt ismételt tesztelési körülmények között.

Miért igényelnek nagyobb NYÁK-gyártási pontosságot a tesztalkalmazások?

A félvezető tesztelés nagyon kis jelváltozásokat és nagy sebességű elektromos méréseket foglal magában. A gyártási tényezők, például a vonalszélesség pontossága, az impedancia konzisztenciája, a rézvastagság és a rétegek igazítása közvetlenül befolyásolhatják a teszt megbízhatóságát.

Hogyan javítja az impedancia szabályozás a tesztelési teljesítményt?

A szabályozott impedancia segít megőrizni a jel integritását a nagy sebességű átvitel során. Csökkenti a jel visszaverődését és torzítását, ami különösen fontos a fejlett IC-tesztelést és a nagyfrekvenciás jeleket tartalmazó alkalmazásoknál.

Alkalmasak a HDI-technológiák fejlett tesztplatformokhoz?

Igen. A HDI struktúrák kompaktabb útválasztást tesznek lehetővé lézeres mikroviákon és finomvonalú áramkörökön keresztül. Alkalmasak olyan rendszerek tesztelésére, ahol korlátozott táblaterületre és nagy sűrűségű csatlakozásokra van szükség.

Milyen típusú félvezető alkalmazások használhatják ezeket az áramköri megoldásokat?

Ezeket a kártyákat gyakran használják IC-ellenőrző berendezésekben, félvezető-ellenőrző rendszerekben, chipteszt-platformokon, teljesítményeszközök tesztelésében és elektronikus alkatrész-ellenőrző berendezésekben.

Támogathatja-e a prototípus-fejlesztést a tömeggyártás előtt?

Igen. Az Aisen Electronics mérnöki támogatást nyújt a kezdeti tervezési felülvizsgálattól és a prototípus gyártástól a mennyiségi gyártásig. Ez segít az ügyfeleknek ellenőrizni az elektromos teljesítményt és optimalizálni a terveket a nagyméretű gyártás előtt.

Teljes körű összeszerelési és tesztelési szolgáltatásokat nyújt?

Igen. A nyomtatott áramköri lapok gyártása mellett az Aisen Electronics támogatja a PCBA szolgáltatásokat, beleértve a komponensek beszerzését, az SMT összeszerelést, az ellenőrzést és az elektromos tesztelést a projekt követelményeinek megfelelően.

Indítsa el a félvezetőtesztelő NYÁK-projektet az Aisen Electronics-szal

Az Aisen Electronics Co., Ltd. precíziós PCB-gyártási megoldásokat kínál a félvezető-vizsgáló berendezések gyártói számára.

Nemcsak a PCB-gyártásra összpontosítunk, hanem arra is, hogy segítsük ügyfeleinket a stabil elektromos teljesítmény, a pontos vizsgálati eredmények és a megbízható, hosszú távú működés elérésében.

Vegye fel velünk a kapcsolatot a címenviolet@akesonpcb.comhogy megvitassák a félvezetőtesztelési PCB-követelményeket.
