Semiconductor Packaging PCB

Üdvözöljük a Shenzhen Aisen Electronics Co., Ltd. oldalán – megbízható cinkostársa az áramköri lapok előrehaladott gyártásában. A miénk a legmodernebb iroda a kiváló minőség közvetítésére specializálódott Semiconductor Packaging PCB olyan megállapodások, amelyek megfelelnek a haladó modulok igénylési előfeltételeinek. Akár egyrétegű lapokra van szüksége vagy összetett 32 rétegű terveket, a pontos tervezést szilárd gyártási formákkal kombináljuk, hogy az Ön elektronikus előrelépések az életben. Elsajátításunk az autók, vásárlói modulok, mechanikus vezérlés és vezérlőellátás területén terjed ki alkalmazások.

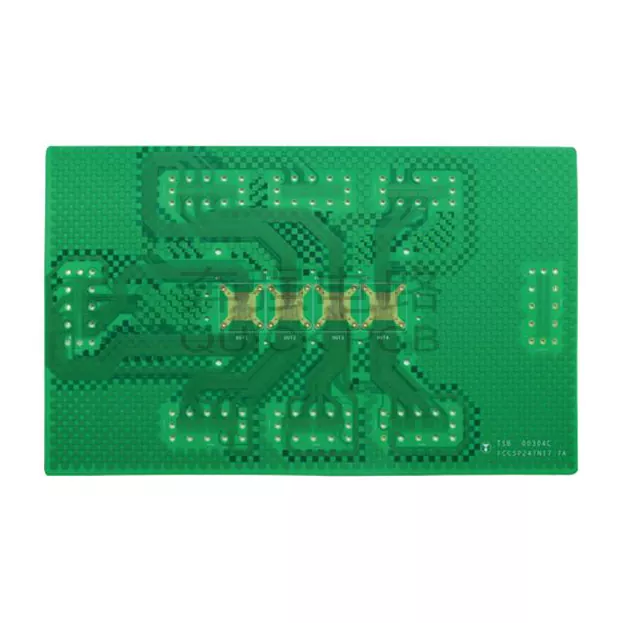

Mik azok a félvezető-csomagolási folyamatú PCB-k?

Gondoljon elektronikus kütyüjére, mint egy modern ámulatra. Az elem az összes darabot összekapcsoló létesítményként szolgál együtt. Ezek a speciális áramköri lapok biztosítják az alapvető összeköttetéseket a félvezető chipek és a külső között világ.

Lapjaink mindent kezelnek az alapvető zászlóirányítástól a bonyolult vezérlési továbbításig. Különféle kötegelést támogatnak a BGA, QFN és előrehaladott flip-chip előrelépések számlálása szerint rendezi. A gyártási fogantyú rendkívüli pontosságot igényel garantálja a szilárd asszociációkat a végtelenül kicsi komponensek között.

Gyártási képességeink

Többrétegű táblagyártás

Többrétegű gyártásunk egy átfogó, 25 lépésből álló előkészítést követően történik. A szövetértékelés közeledtével kezdődik és előrehalad a belső rétegkezelésen, burkolaton és fúráson keresztül.

A legfontosabb lépések a következők:

· Precíziós fúrás minimum 0,2 mm-es furatokkal

· Fejlett PTH-bevonat a megbízható kapcsolatokért

· AOI ellenőrzés a kritikus szakaszokban

· Professzionális forrasztómaszk alkalmazása

· Többféle felületkezelési lehetőség

Kétoldalas tábla gyártás

A kevésbé bonyolult alkalmazásokhoz a kétoldalas lapjaink elképesztő teljesítményt kínálnak gyorsabb átfutási idővel. A Az áramvonalas, 20 lépésből álló előkészítés ugyanazokat a minőségi referenciaértékeket tartja fenn, miközben a generálási idő csökken.

Műszaki előírások

Réteg konfigurációk

· Egytől 32 rétegig áll rendelkezésre

· A panel maximális mérete: 650 mm × 750 mm

· Lapvastagság tartomány: 0,3–5,0 mm

· Rézvastagság: 6 OZ-ig

Precíziós jellemzők

· Minimális vonalszélesség: 0,076 mm (3 MIL)

· Minimális átmérő: 0,1 mm (mikro átmenő)

· Impedancia tolerancia: ±8% (speciális képesség)

· Furat rézvastagsága: ≥25 μm

Speciális képességek

· HDI technológia: 1+N+1 és 2+N+2 konfiguráció

· Képarány: Akár 12:1

· BGA támogatás: 0,22 mm átmérőig

· Alkatrésztávolság: Akár 0,14 mm

PCBA összeszerelési szolgáltatások

A NYÁK gyártáson túl komplett összeszerelési megoldásokat kínálunk. PCBA képességeink a következők:

Az alkatrészek elhelyezésének pontossága

· Minimális alkatrészméret: 01005 chip (speciális képesség)

· Maximális alkatrész magasság: 13 mm

· Elhelyezési pontosság: ±0,025 mm

· BGA hangosztás: 0,38 mm-ig

Minőségellenőrzés

· Forrasztópaszta vastagságának szabályozása: ±0,03 mm

· Alkatrészek migrációs pontossága: ≤0,10 mm

· Minimális távolság: 0,25 mm az alkatrészek között

Ipari alkalmazások

Autóelektronika

A mi autóipari minőségünkSemiconductor Packaging PCB a megoldások szigorú megbízhatósági követelményeknek felelnek meg. Deszkákat gyártunk:

· Motorvezérlő egységek

· Biztonsági rendszerek

· Elektromos járművek energiagazdálkodása

· Fejlett vezetőtámogató rendszerek

Szórakoztató elektronika

Az okostelefonoktól az intelligens otthoni eszközökig tábláink lehetővé teszik:

· Nagy sűrűségű komponensek integrációja

· Miniatürizált alaktényezők

· Továbbfejlesztett jelintegritás

· Költséghatékony gyártás

Ipari vezérlőrendszerek

Robusztus kialakítás zord környezetekhez, beleértve:

· Motorvezérlő kártyák

· Érzékelő interfészek

· Kommunikációs modulok

· Áramelosztó rendszerek

Tápegység alkalmazások

Speciális megoldások:

· Energiatároló rendszerek

· Szolár inverterek

· LED-meghajtók

· Akkumulátorkezelő rendszerek

Minőségbiztosítás

A gyártás során szigorú minőségi szabványokat tartunk fenn:

Minőségi célok

· Termékhozam: ≥99,8%

· Időben történő szállítás: ≥ 99%

· Ügyfél-elégedettség: ≥98%

· Panaszarány: ≤0,5%

Tesztelési protokollok

Minden tábla átfogó vizsgálaton esik át, beleértve:

· Elektromos tesztelés (ET)

· Automatikus optikai ellenőrzés (AOI)

· Végső minőség-ellenőrzés (FQC)

· Kimenő minőségbiztosítás (OQC)

Szállítási idővonal

Megértjük a piacra jutási idő nyomását. Gyártási ütemtervünk a következőket tartalmazza:

Gyors minták

· Egyoldalas/kétoldalas: 1-3 nap

· 4 rétegű táblák: 3-4 nap

· Komplex többrétegű: 5-10 nap

Termelési mennyiségek

· Normál táblák: 7-16 nap

· Komplex tervek: 16-20+ nap

· Sürgős rendelések: Vegye fel a kapcsolatot a gyorsított szervizért

Felületkezelési lehetőségek

Válasszon több befejezési lehetőség közül:

· HASL (ólom és ólommentes)

· ENIG (elektromos nikkelmerítési arany)

· OSP (Organic Solderability Preservative)

· Merítési ezüst/ón

· Kemény arany peremcsatlakozókhoz

Miért válassza az Akeson áramkört?

A kiválóság iránti elkötelezettségünk túlmutat a gyártáson. Mi biztosítjuk:

· Műszaki konzultáció a tervezés optimalizálásához

· DFM-elemzés a termelési problémák megelőzésére

· Rugalmas mennyiségek a prototípusoktól a tömeggyártásig

· Átfogó dokumentáció a nyomon követhetőség érdekében

A félvezetőipar tökéletességet követel. A mi haladóinkSemiconductor Packaging PCB gyártási képességei biztosítják, hogy termékei megfeleljenek a legmagasabb szabványoknak. A kezdeti tervezési konzultációtól a végső szállítás, partnere vagyunk az elektronikus innovációban.

Készen áll a következő projekt megbeszélésére? Lépjen kapcsolatba műszaki csapatunkkal a telefonszámonviolet@akesonpcb.com hogy megtudja, miként keltheti életre szakértelmünk terveit. Építsük együtt az elektronika jövőjét.
