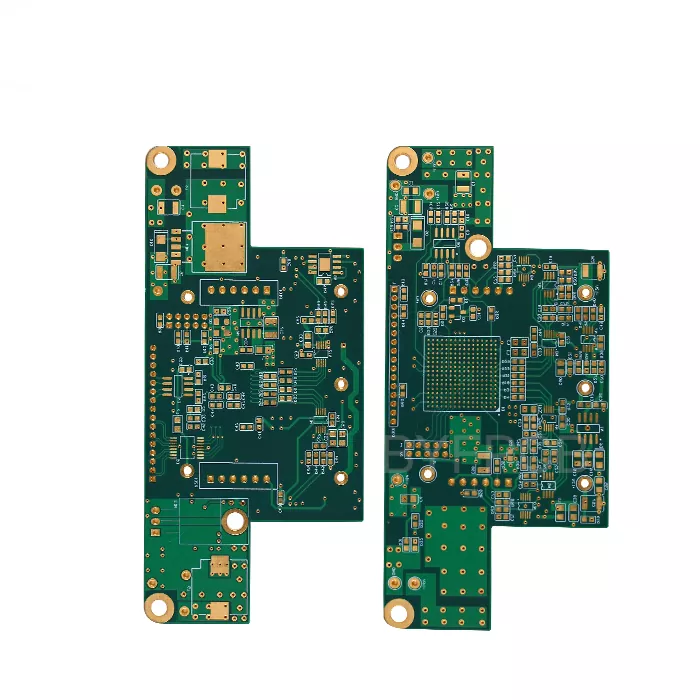

Az infúziós folyadék vezérli a PCB kártyát

Az infúziós berendezés elektronikus vezérlőrendszerekre támaszkodik a folyadékszállítás szabályozására és a működési feltételek figyelésére. Az Infusion Fluid Controls PCB Board több funkció koordinálásáért felelős, beleértve a szivattyúmotor működését, az érzékelők visszajelzését, a felhasználói felület kommunikációját és a biztonsági felügyeletet.

Az általános elektronikus áramköri kártyákkal ellentétben az infúziót vezérlő PCB-knek pontos jelfeldolgozást kell fenntartaniuk, miközben motorokkal, érzékelőkkel és tápáramkörökkel együtt működnek. A jelátvitel vagy a tápellátás instabilitása befolyásolhatja a folyadékszabályozás pontosságát.

Az Aisen Electronics Co., Ltd. személyre szabott NYÁK-gyártási szolgáltatásokat nyújt infúziós berendezések gyártói számára, mind a prototípus-fejlesztési, mind a gyártási követelményeket támogatva. Mérnöki csapatunk olyan NYÁK-szerkezetekre összpontosít, amelyek megfelelnek az orvosi folyadékvezérlő alkalmazások elektromos és mechanikai követelményeinek.

PCB tervezés a motorvezérléshez és az érzékelő visszacsatolásához

Az infúziós rendszer vezérlési pontossága nagymértékben függ a PCB, a motor meghajtó és az érzékelő érzékelők közötti kölcsönhatástól. Az áramköri lapnak stabil jeleket kell továbbítania a vezérlőegység és a mechanikai alkatrészek között, miközben minimálisra kell csökkenteni a tápellátás kapcsolásából és a motor működéséből származó interferenciát.

Az infúziós folyadékvezérlő alkalmazásoknál a PCB tervezése általában megköveteli az áramkörök szétválasztását, a jelek irányítását, a földelési struktúrát és az alkatrészek elhelyezését. Az Aisen Electronics az ügyfelekkel együttműködve értékeli a PCB-elrendezéseket és a gyártási követelményeket, segítve a gyártás megvalósíthatóságának javítását a gyártás előtt.

Jelstabilitás kompakt orvosi elektronikus eszközökben

A modern infúziós berendezések gyakran több elektronikus funkciót is integrálnak egy korlátozott belső térbe. Az infúziós folyadékvezérlő NYÁK-kártyának a jel minőségének befolyásolása nélkül el kell fogadnia a feldolgozó áramköröket, a kommunikációs modulokat, a tápegységeket és az érzékelő interfészeket.

A jól megtervezett rétegstruktúra segít elválasztani az érzékeny jelutakat a tápáramköröktől, és csökkenti az esetleges interferenciát a működés során. Az Aisen Electronics támogatja a többrétegű PCB-gyártást szabályozott impedanciával olyan alkalmazásokhoz, ahol stabil elektromos teljesítményre van szükség.

Többrétegű PCB gyártás infúziós berendezésekhez

Az infúzióvezérlő rendszerek általában többrétegű áramköri kártyákat igényelnek, mivel a különböző funkcionális áramköröknek külön útválasztási területre van szükségük. A tápáramkörök, a vezérlőjelek és a kommunikációs vonalak optimalizált rétegstruktúrákon keresztül rendezhetők el az elektromos teljesítmény és a gyártási konzisztencia javítása érdekében.

Az Aisen Electronics NYÁK-gyártást biztosít az egyszerű egyrétegű lapoktól a bonyolult többrétegű tervekig. Gyártási képességünk támogatja az orvosi elektronikus berendezésekben használt nagy sűrűségű elrendezéseket.

A megfelelő NYÁK-struktúra olyan tényezőktől függ, mint az áramkör bonyolultsága, az alkatrészek sűrűsége, a teljesítményigény és a telepítési hely.

PCB-összeállítás támogatása infúzióvezérlő eszközökhöz

Az orvosi berendezések gyártói számára a nyomtatott áramköri lapok gyártása gyakran magában foglalja a csupasz lemezgyártást és az elektronikus összeszerelést is. Az Aisen Electronics PCBA szolgáltatásokat nyújt a teljes gyártási folyamat támogatására.

Összeszerelési képességeink közé tartozik az SMT elhelyezés, az átmenő furatú alkatrészek összeszerelése, az alkatrészbeszerzés támogatása és az elektromos tesztelés. A PCB gyártási és összeszerelési szolgáltatások kombinálásával az ügyfelek csökkenthetik a több beszállító közötti koordinációt a termékfejlesztés és a gyártás során.

Minőségellenőrzés az infúziós PCB gyártás során

Az orvosi elektronikai termékeknél fontos a következetesség, mivel a PCB teljesítménye a gyártás minden szakaszától függ, az anyag előkészítésétől a végső ellenőrzésig.

Az Aisen Electronics figyelemmel kíséri a kulcsfontosságú gyártási folyamatokat, beleértve az anyagvizsgálatot, a belső réteg feldolgozását, a laminálást, a fúrást, a rézbevonatot, a forrasztómaszk alkalmazását és a felületkezelést.

Szállítás előtt a kész táblák ellenőrzési eljárásokon esnek át, például AOI ellenőrzésen, elektromos tesztelésen és végső vizuális ellenőrzésen. A gyártási nyilvántartásokat a termelés nyomon követése és a minőségirányítás támogatása érdekében vezetik.

Felületkezelés kiválasztása

A NYÁK felületi minősége befolyásolja a forrasztási teljesítményt, az alkatrészek csatlakozásának megbízhatóságát és a hosszú távú tárolási stabilitást.

Az Aisen Electronics különböző felületkezelési lehetőségeket kínál az ügyfelek alkalmazási igényei szerint. Az ENIG-et általában finom osztású alkatrészekhez választják, mert sík felületet biztosít, amely alkalmas a precíziós összeszerelésre. Az OSP szabványos alkalmazásokhoz használható, ahol fontos a költséghatékonyság, míg a kemény arany alkalmas az ismételt érintkezést igénylő csatlakozóterületekre.

A felületkezelés kiválasztását a NYÁK tervezése, az összeszerelés módja és a várható működési feltételek alapján értékelik.

Mérnöki támogatás

A tesztelés során megfelelően teljesítő nyomtatott áramköri lapok tömeggyártás során is gyártási kihívásokba ütközhetnek. Az alkatrészek távolságával, az útvonal-sűrűséggel, az összeszerelési folyamattal vagy az anyagválasztással kapcsolatos problémák befolyásolhatják a gyártás hatékonyságát.

Az Aisen Electronics mérnöki támogatást nyújt a termékfejlesztés során, beleértve a nyomtatott áramköri lapok gyárthatóságának felülvizsgálatát, a stack-up értékelést és a gyártás-előkészítés elemzését.

A potenciális gyártási kockázatok gyártás előtti azonosításával az ügyfelek javíthatják a tervezési stabilitást, és lerövidíthetik a prototípusról a mennyiségi gyártásra való átmenetet.

Alkalmazások

Az Aisen Electronics NYÁK-megoldásokat gyárt az alábbi elektronikai rendszerekhez:

• Orvosi infúziós pumpák
• Gyógyszerszállító berendezések
• Folyadékfigyelő eszközök
• Laboratóriumi folyadékszabályozó rendszerek
• Orvosi elektronikus vezérlőegységek

A különböző alkalmazások eltérő NYÁK-struktúrákat igényelnek a vezérlési funkciók, a működési környezet és a terméktervezési követelmények alapján.

Gyakran Ismételt Kérdések

Mi az infúzióvezérlő PCB fő funkciója?

Az infúziót vezérlő PCB kezeli a kommunikációt a vezérlőprocesszor, a motorhajtási rendszer, az érzékelők és a riasztó áramkörök között. Segíti a berendezést a pontos folyadékszállítás fenntartásában és a működési állapot monitorozásában.

Milyen PCB technológiát használnak általában az infúziós berendezésekhez?

A többrétegű PCB technológiát gyakran használják, mivel az infúziós eszközöknek több áramköri funkcióra van szükségük egy kompakt helyen. A rétegszerkezetek segítik a tápáramkörök, a vezérlőjelek és az érzékeny érzékelővonalak elkülönítését.

Az Aisen Electronics gyárthat-e testreszabott infúziós nyomtatott áramköri lapokat?

Igen. Az Aisen Electronics személyre szabott PCB-gyártást biztosít az ügyfelek Gerber-fájlok, rajzok, specifikációk és összeszerelési követelmények alapján.

Az Aisen Electronics nyújt PCB összeszerelési szolgáltatásokat?

Igen. Nyomtatott lap-összeszerelési szolgáltatásokat nyújtunk, beleértve az SMT összeszerelést, az átmenő furat összeszerelést, az alkatrészbeszerzést és a gyártástesztelési támogatást.

Hogyan szabályozza az Aisen Electronics a PCB-gyártás minőségét?

A minőség-ellenőrzés a gyártási folyamat során teljesül, beleértve a bejövő anyagok ellenőrzését, a folyamatfelügyeletet, az AOI ellenőrzést, az elektromos tesztelést és a szállítás előtti végső ellenőrzést.
