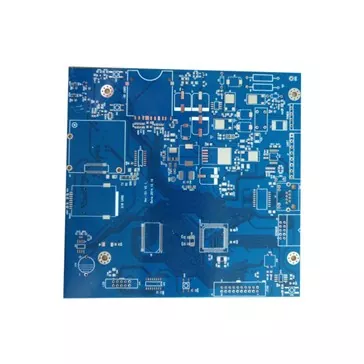

Orvosi diagnosztikai eszközök PCB

Az orvosi diagnosztikai berendezések az elektronikus áramköröktől függenek, hogy a biológiai, kémiai vagy fizikai információkat mérhető adatokká alakítsák. Ezeken a rendszereken belül a PCB érzékelőket, jelfeldolgozó egységeket, processzorokat, kommunikációs modulokat és tápáramköröket köt össze a pontos adatgyűjtés és a berendezések stabil működése érdekében.

Az Aisen Electronics Co., Ltd. orvosi diagnosztikai eszközöket gyárt, beleértve a laboratóriumi analizátorokat, biokémiai vizsgálórendszereket, immunoassay műszereket és egészségügyi vizsgálóberendezéseket. PCB-megoldásaink a jelstabilitásra, az áramkör-integrációra és a gyártási konzisztenciára összpontosítanak az ismételt mérési pontosságot igénylő eszközök esetében.

Az orvosi diagnosztikai eszközök működése és a PCB szerepe

Az orvosi diagnosztikai berendezések általában jelgyűjtési, jelátalakítási, adatfeldolgozási és eredménykiadási folyamatot követnek.

Az érzékelő vagy érzékelő modul először biológiai mintákból vagy az emberi testből gyűjt információkat. Ezek a jelek gyakran gyengék, és erősítést és szűrést igényelnek, mielőtt a fő vezérlőrendszer feldolgozná őket. A PCB biztosítja az elektromos kapcsolatot ezen funkcionális modulok között, és biztosítja, hogy a jelek átvitele minimális interferencia mellett történjen.

Például egy biokémiai analizátorban az érzékelő modul a kémiai reakciókat elektromos jelekké alakítja. A PCB ezután ezeket a jeleket a feldolgozó áramkörökbe továbbítja, ahol az adatokat elemzi és olvasható diagnosztikai eredményekké alakítja.

A NYÁK nem csak egy csatlakozási platform. Kialakítása közvetlenül befolyásolja a jelminőséget, a teljesítménystabilitást, a hőteljesítményt és a berendezések hosszú távú megbízhatóságát.

Miért van szükség az orvosi diagnosztikai berendezésekhez speciális PCB-tervezésre?

Orvosi diagnosztikai PCB vs szabvány elektronikus PCB

Az orvosi diagnosztikai berendezésekre szigorúbb követelmények vonatkoznak, mint az általános elektronikai termékekre, mivel az áramkör teljesítménye befolyásolhatja a mérések konzisztenciáját.

Az orvosi diagnosztikai PCB-k jobb ellenőrzést igényelnek a jel interferencia, az alkatrészek megbízhatósága és a gyártási konzisztencia tekintetében.

PCB tervezési kihívások a diagnosztikai berendezésekben

Az érzékeny jelek védelme mérés közben

Számos diagnosztikai műszer függ az érzékelő jeleitől, amelyeket befolyásolhat az elektromágneses interferencia, a feszültségingadozás vagy a rossz földelés.

Az Aisen Electronics optimalizálja a nyomtatott áramkörök struktúráit megfelelő rétegelrendezéssel, jelút-vezérléssel, valamint az analóg és digitális áramkörök szétválasztásával. Ezek a módszerek segítenek fenntartani a stabil jelátvitelt az érzékelő komponensektől a feldolgozóegységekig.

Több funkcionális modul integrálása

Egy modern diagnosztikai eszköz kombinálhatja:

• Szenzor interfészek
• Jelerősítő áramkörök
• Mikroprocesszorok
• Kommunikációs rendszerek
• Energiagazdálkodási áramkörök

Ezeknek a funkcióknak együtt kell működniük korlátozott helyen. A többrétegű PCB technológia lehetővé teszi a mérnökök számára a különböző áramköri területek elkülönítését, miközben megtartják a kompakt berendezéstervezést.

Az Aisen Electronics támogatja a nyomtatott áramköri lapok gyártását akár 32 rétegig, 3 milliós finomvonalas feldolgozással és nagy sűrűségű összekapcsolási képességgel komplex diagnosztikai rendszerekhez.

Kulcsfontosságú mérnöki szempontok az orvosi diagnosztikai nyomtatott áramköri lapokhoz

Jelintegritás

A jelintegritás a diagnosztikai berendezések egyik legfontosabb tényezője. Az instabil átvitel adateltérést vagy ellentmondásos vizsgálati eredményeket okozhat.

A nyomtatott áramköri lapok egymásra épülő tervezése, az impedancia szabályozása és az útválasztás optimalizálása a jelveszteség és az elektromágneses interferencia csökkentését szolgálja.

Az Aisen Electronics támogatja a szabályozott impedancia gyártást ±8%-os tűréssel a stabil jelteljesítményt igénylő alkalmazásokhoz.

Teljesítménystabilitás és hőszabályozás

A diagnosztikai műszerek gyakran hosszú ideig működnek, folyamatos elektromos és hőterhelést hozva létre.

A PCB-tervezésnek stabil energiaelosztást kell biztosítania, miközben szabályozni kell a processzorok és a tápegységek által termelt hőt.

Az olyan megoldások, mint a vastagabb rézrétegek, az optimalizált teljesítménysíkok és a hőkezelési struktúrák, hozzájárulnak a működési stabilitás javításához.

Miniatürizálás és komponenssűrűség

A hordozható diagnosztikai eszközök kisebb méretű PCB-t igényelnek a funkcionalitás csökkentése nélkül.

A nagy sűrűségű NYÁK-technológiák lehetővé teszik több alkatrész és áramkör integrálását korlátozott helyen, miközben megőrzi a gyártási megbízhatóságot.

Az Aisen Electronics támogatja a finom osztású alkatrészek összeszerelését, a mikro átmenő szerkezeteket és a többrétegű kialakításokat a kompakt orvosi elektronikához.

Az orvosi diagnosztikai PCB gyártási folyamata

Az orvosi diagnosztikai PCB gyártás szigorú folyamatellenőrzést igényel, mivel a kis gyártási eltérések befolyásolhatják a berendezés teljesítményét.

Az Aisen Electronics irányítja a teljes gyártási folyamatot az anyagvizsgálattól a belső réteg feldolgozáson, lamináláson, fúráson, rézbevonaton, felületkezelésen át a végső elektromos tesztelésig.

Minden egyes gyártási szakaszt felügyelnek, hogy a prototípus-fejlesztés és a mennyiségi gyártás közötti állandó minőség megmaradjon.

PCB anyagok és felületkezelés kiválasztása

Az anyagválasztás a diagnosztikai berendezés működési feltételeitől függ.

A szabványos laboratóriumi műszerek esetében a magas Tg FR-4 anyagok stabil elektromos teljesítményt és mechanikai megbízhatóságot biztosítanak. A javított jeljellemzőket igénylő alkalmazásokhoz speciális NYÁK-anyagokat lehet kiválasztani a frekvencia- és hőigényeknek megfelelően.

Az alkatrésztípustól és az összeszerelési követelményektől függően olyan felületkezelések állnak rendelkezésre, mint az ENIG, az OSP, az immerziós ezüst és a keményarany.

Az Aisen Electronics Medical PCB műszaki lehetőségei

Az Aisen Electronics különböző PCB-struktúrákat támogat az orvosi diagnosztikai alkalmazásokhoz:

Alkalmazások

Orvosi diagnosztikai eszközök A PCB-t olyan berendezésekben használják, mint:

• Vérelemző rendszerek
• Biokémiai analizátorok
• Immunoassay vizsgáló berendezés
• Laboratóriumi diagnosztikai műszerek
• Hordozható orvosi vizsgálóeszközök
• Egészségügyi monitoring rendszerek

Minden alkalmazásnak más-más követelményei vannak. A laboratóriumi berendezések általában a mérési stabilitást és az ismételhetőséget helyezik előtérbe, míg a hordozható diagnosztikai eszközök a méretre, az energiafogyasztásra és az integrációra összpontosítanak.

Minőségellenőrzés az orvosi diagnosztikai PCB-gyártáshoz

Szállítás előtt minden nyomtatott áramkörön átesik az ellenőrzési eljárások, beleértve az elektromos tesztelést, az AOI ellenőrzést, a méretellenőrzést és a végső minőségértékelést.

Az Aisen Electronics gyártási nyilvántartást vezet az anyaginformációkról, a gyártási paraméterekről és az ellenőrzési eredményekről a termék nyomon követhetőségi követelményeinek támogatása érdekében.

Mérnöki támogatás az Aisen Electronics Co., Ltd.-től.

Az orvosi diagnosztikai nyomtatott áramköri lapok fejlesztése együttműködést igényel a berendezéstervezők és a NYÁK-gyártók között.

Az Aisen Electronics Co., Ltd. mérnöki támogatást nyújt a fejlesztési folyamat során, beleértve a NYÁK tervezési felülvizsgálatát, a gyárthatóság értékelését, az anyagválasztási útmutatást, a prototípus-gyártást és a mennyiségi gyártást.

Célunk, hogy segítsünk az orvosi berendezések gyártóinak olyan nyomtatott áramköri lapokat készíteni, amelyek megfelelnek elektromos követelményeiknek, gyártási terveiknek és alkalmazási feltételeiknek.

GYIK

Miért fontos a PCB tervezése az orvosi diagnosztikai berendezésekben?

A PCB kialakítása befolyásolja a jel pontosságát, a teljesítmény stabilitását és a különböző elektronikus modulok közötti kommunikációt. A megfelelő PCB-struktúra segít fenntartani a konzisztens diagnosztikai teljesítményt.

Mi a különbség az orvosi PCB és a normál PCB között?

Az orvosi PCB-k szigorúbb ellenőrzést igényelnek a jel integritásával, megbízhatóságával, nyomon követhetőségével és gyártási konzisztenciájával kapcsolatban, mivel a diagnózishoz és teszteléshez kapcsolódó berendezésekben használják őket.

Milyen PCB-technológiákat használnak a diagnosztikai eszközökben?

Az elterjedt technológiák közé tartoznak a többrétegű NYÁK-szerkezetek, az ellenőrzött impedanciájú tervezés, a finom vonalvezetés, a HDI technológia és a nagy sűrűségű alkatrészek összeszerelése.

Az Aisen Electronics gyárthat-e testreszabott diagnosztikai nyomtatott áramkört?

Igen. Az Aisen Electronics személyre szabott PCB-gyártást és összeszerelést biztosít a berendezés tervezési követelményeinek, a gyártási mennyiségnek és a műszaki előírásoknak megfelelően.

Kapcsolatfelvétel az Aisen Electronics Co., Ltd.-vel.

Ha orvosi diagnosztikai berendezéseket fejleszt, és NYÁK gyártási támogatásra van szüksége, az Aisen Electronics Co., Ltd. segíthet a tervezési értékelésben, az anyagválasztásban, a prototípus fejlesztésben és a gyártási gyártásban.

Mérnöki csapatunk orvosi berendezések gyártóival dolgozik együtt a PCB-szerkezetek optimalizálása, a gyárthatóság javítása és a stabil termékfejlesztés támogatása érdekében.

Műszaki megbeszélések, NYÁK-követelmények vagy gyártástervezés esetén forduljon csapatunkhoz.

Email:violet@akesonpcb.com
