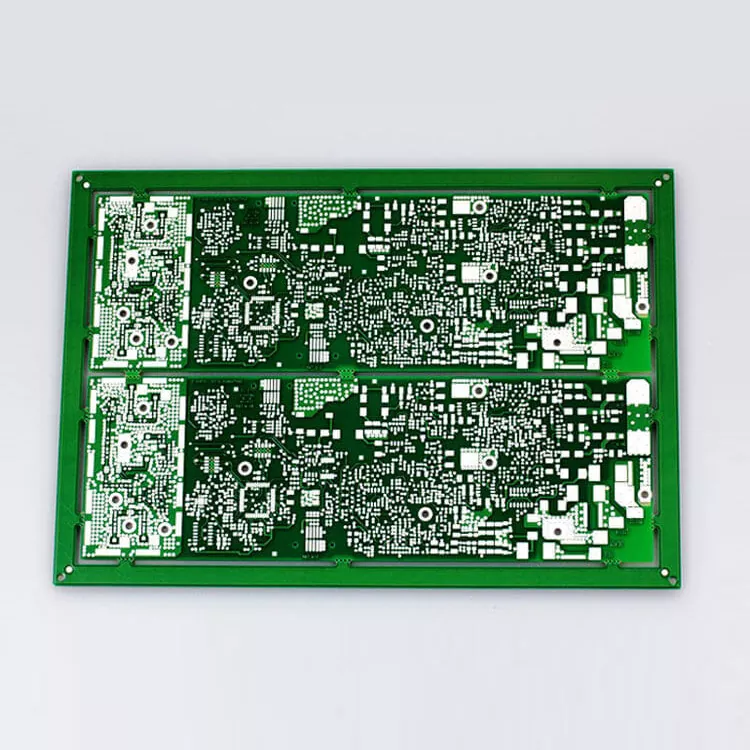

Szívritmus-szabályozók PCB kártya

A szívritmus-szabályozók a legigényesebb orvosi elektronikai termékek közé tartoznak, mivel a beültetett készüléknek hosszú éveken át megbízhatóan kell működnie az emberi testben. A pacemakerben található PCB vezérli a kommunikációt a mikrokontroller, az érzékelő áramkörök, az energiagazdálkodási egység és a stimulációs kimeneti modul között.

A hagyományos orvosi elektronikától eltérően a Heart Pacemakers PCB kártyáknak egyensúlyt kell elérniük a miniatürizálás, az elektromos stabilitás és a hosszú távú megbízhatóság között. A korlátozott beépítési hely nagymértékben integrált áramköri struktúrákat igényel, míg az érzékeny szívjelek a zaj és a jelinterferencia gondos ellenőrzését igénylik.

Az Aisen Electronics Co., Ltd. személyre szabott NYÁK-gyártási megoldásokat kínál szívkészülék-fejlesztők számára, támogatva a precíz gyártásellenőrzést és állandó elektromos teljesítményt igénylő összetett áramköri tervezéseket.

PCB tervezési szempontok a szívkészülékek hosszú távú működéséhez

Kis teljesítményű elektronikus rendszerek támogatása

A beültethető kardiális eszközök korlátozott akkumulátorkapacitással működnek, így az energiagazdálkodás az egyik legfontosabb tervezési szempont.

A Heart Pacemakers PCB kártyának támogatnia kell a hatékony energiaelosztást az akkumulátorrendszer, a vezérlőáramkörök, az érzékelő modulok és a stimulációs alkatrészek között. A megfelelő rétegtervezés és az áramkör-optimalizálás segít csökkenteni a szükségtelen áramveszteséget, miközben fenntartja az eszköz stabil működését.

Az Aisen Electronics az ügyfelekkel együttműködve értékeli a PCB-struktúrákat a teljesítményigények, az alkatrészek integrációja és az eszközméret-korlátozások szerint.

A szívjel-észlelés pontosságának fenntartása

A szívritmus-szabályozók érzékeny érzékelő áramkörökre támaszkodnak a szívműködés monitorozására és annak meghatározására, hogy mikor van szükség stimulációra. Ezeket az alacsony szintű jeleket könnyen befolyásolhatja más áramköri szakaszokból származó elektromos zaj.

A PCB elrendezése fontos szerepet játszik az érzékeny érzékelési útvonalak elválasztásában a táp- és stimulációs áramköröktől. A megfelelő stack-up tervezés, a földelési módszerek és az impedancia szabályozás révén a PCB teljesítménye javítható a pontos jelfeldolgozást igénylő alkalmazásoknál.

Miniatürizált beültethető tervek támogatása

A helykorlátozás komoly kihívást jelent a beültethető orvosi elektronikában. A szívritmus-szabályozók gyártóinak kompakt áramköri lapokra van szükségük, amelyek több funkciót integrálnak az eszköz méretének növelése nélkül.

A nagy sűrűségű NYÁK-technológiák lehetővé teszik a mérnökök számára, hogy finomabb útválasztást, kisebb átmenő struktúrákat és jobb komponenselhelyezési hatékonyságot érjenek el. Az Aisen Electronics támogatja a HDI és a többrétegű PCB-gyártást a kompakt orvosi elektronikai alkalmazásokhoz.

Nagy sűrűségű PCB gyártás pacemaker alkalmazásokhoz

A szívritmus-szabályozó PCB-k gyakran bonyolult útválasztást igényelnek, mivel több funkcionális áramkörnek nagyon kis területen kell működnie.

Az Aisen Electronics többrétegű NYÁK-gyártást biztosít a nagy sűrűségű tervek támogatásával. A gyártási folyamat a következetes rétegigazításra, a megbízható rézcsatlakozásokra és a stabil elektromos jellemzőkre összpontosít a gyártás során.

A tipikus gyártási képességek a következők:

A végleges PCB szerkezetet az áramkör bonyolultsága, az alkatrészek követelményei és az eszköz tervezési céljai alapján határozzák meg.

A beültethető orvosi nyomtatott áramköri lapok gyártásának megbízhatósági követelményei

A pacemaker PCB-jének stabil teljesítményt kell fenntartania az orvosi eszköz teljes élettartama alatt. A gyártás következetessége ezért kritikus fontosságú, mivel a PCB-gyártás kis eltérései befolyásolhatják az elektromos csatlakozásokat és a hosszú távú megbízhatóságot.

Az Aisen Electronics fontos gyártási folyamatokat irányít, beleértve az anyagvizsgálatot, a belső rétegek gyártását, a laminálást, a fúrást, a rézbevonatot, a forrasztómaszk feldolgozást és a felületkezelést.

Szállítás előtt a kész táblák ellenőrzési eljárásokon esnek át, például AOI ellenőrzésen, elektromos tesztelésen és végső minőségellenőrzésen, hogy megbizonyosodjanak arról, hogy megfelelnek az ügyfél specifikációinak.

Felületkezelés kiválasztása

A felületkezelés kiválasztása befolyásolja a forrasztási teljesítményt, az alkatrészek csatlakozásának stabilitását és a hosszú távú tárolási feltételeket.

A pacemaker PCB alkalmazásokhoz az Aisen Electronics különböző felületkezelési lehetőségeket kínál a tervezési követelményeknek megfelelően. Az ENIG-et általában finom osztású alkatrészek összeszerelésére választják, mert precíziós forrasztásra alkalmas sík felületet biztosít. Az összeszerelési követelményektől és az alkalmazás körülményeitől függően más felületkezelések is megfontolhatók, mint például az OSP és az immerziós ezüst.

A megfelelő felületkezelést a NYÁK szerkezete, az alkatrész típusa és a várható termékkövetelmények alapján választják ki.

PCBA gyártási támogatás a szívelektronikához

A pacemaker-gyártók nemcsak a PCB-k gyártását követelik meg, hanem következetes összeszerelési folyamatokat is. Az alkatrészek elhelyezésének pontossága és a forrasztás minősége közvetlenül befolyásolja a végső elektronikus egység teljesítményét.

Az Aisen Electronics NYÁK-összeszerelési szolgáltatásokat nyújt, beleértve az SMT összeszerelést, az átmenő furatfeldolgozást, az alkatrészbeszerzési támogatást és a gyártás tesztelését.

Összeszerelési képességünk támogatja a kompakt elektronikai terveket nagy sűrűségű alkatrészekkel, segítve az ügyfeleket a PCB prototípusoktól a stabil gyártás felé.

Mérnöki támogatás

A beültethető orvosi elektronika fejlesztése alapos értékelést igényel a tömeggyártás előtt. A PCB-k tervezésénél figyelembe kell venni az elektromos teljesítményt, a gyárthatóságot, az alkatrészek rendelkezésre állását és az összeszerelési korlátokat.

Az Aisen Electronics mérnöki támogatást nyújt, beleértve a DFM-ellenőrzést, a PCB-felhalmozási elemzést, az útválasztási értékelést és a gyártás-előkészítési útmutatást.

A korai mérnöki kommunikáció segít azonosítani a lehetséges gyártási kihívásokat, és javítja az átmenetet a prototípus-tervezésről a mennyiségi gyártásra.

Alkalmazások

Az Aisen Electronics PCB gyártási támogatást nyújt az alábbi területeken használt elektronikus rendszerek számára:

• Beültethető pacemakerek
• Szívfigyelő eszközök
• Beültethető szívelektronika
• Hordozható szív-egészségügyi berendezések
• Orvosi érzékelő rendszerek

A különböző kardiális alkalmazásokhoz más-más PCB-struktúra szükséges az eszköz méretétől, a teljesítményigénytől, a jelérzékenységtől és a működési környezettől függően.

Gyakran Ismételt Kérdések

Miben különböznek a pacemaker PCB-k a hagyományos orvosi PCB-ktől?

A pacemaker PCB-k hosszú távú működési stabilitást, kompakt felépítést, alacsony fogyasztású teljesítményt és pontos jelfeldolgozást igényelnek, mivel beültethető kardiális eszközökben használják őket.

Milyen PCB technológia alkalmas beültethető kardiális eszközökhöz?

A többrétegű PCB- és HDI-technológiákat gyakran használják, mert lehetővé teszik több áramköri funkció integrálását egy kisebb térbe, miközben megőrzik a megbízható elektromos kapcsolatokat.

Az Aisen Electronics gyárthat személyre szabott pacemaker PCB-kártyákat?

Igen. Az Aisen Electronics személyre szabott nyomtatott áramköri lapokat gyárt az ügyfelek tervezési fájljai, műszaki specifikációi és összeszerelési követelményei alapján.

Az Aisen Electronics kínál szívritmus-szabályozók nyomtatott áramköri lapját?

Igen. Támogatjuk az SMT összeszerelést, az átmenő furat összeszerelést, az alkatrészbeszerzést és a testreszabott elektronikai termékek tesztelési szolgáltatásokat.

Hogyan szabályozza az Aisen Electronics a PCB megbízhatóságát?

A PCB megbízhatóságát anyagvizsgálattal, folyamatfelügyelettel, AOI ellenőrzéssel, elektromos teszteléssel és a gyártás során végzett végső ellenőrzéssel ellenőrzik.

Beszélje meg szívritmus-szabályozó PCB-projektjét az Aisen Electronics-szal

A beültethető kardiális eszközök PCB-kártyáinak fejlesztése az elektromos teljesítmény, a miniatürizálás, a gyártási konzisztencia és a hosszú távú működési követelmények gondos mérlegelését igényli.

Az Aisen Electronics Co., Ltd. orvosi elektronikai cégekkel dolgozik együtt, hogy PCB-gyártási és összeszerelési támogatást nyújtson a prototípus-fejlesztéstől a gyártásig.

A projekt követelményeinek értékeléséhez megadhat olyan információkat, mint például a nyomtatott áramköri rajzok, a Gerber-fájlok, a rétegspecifikációk, az alkatrészek követelményei vagy az összeállítás részletei. Mérnöki csapatunk felülvizsgálja az Ön igényeit, és visszajelzést ad a gyártásról.

A személyre szabott szívritmus-szabályozó PCB gyártási és összeszerelési követelményeivel kapcsolatban forduljon:

Email: violet@akesonpcb.com
