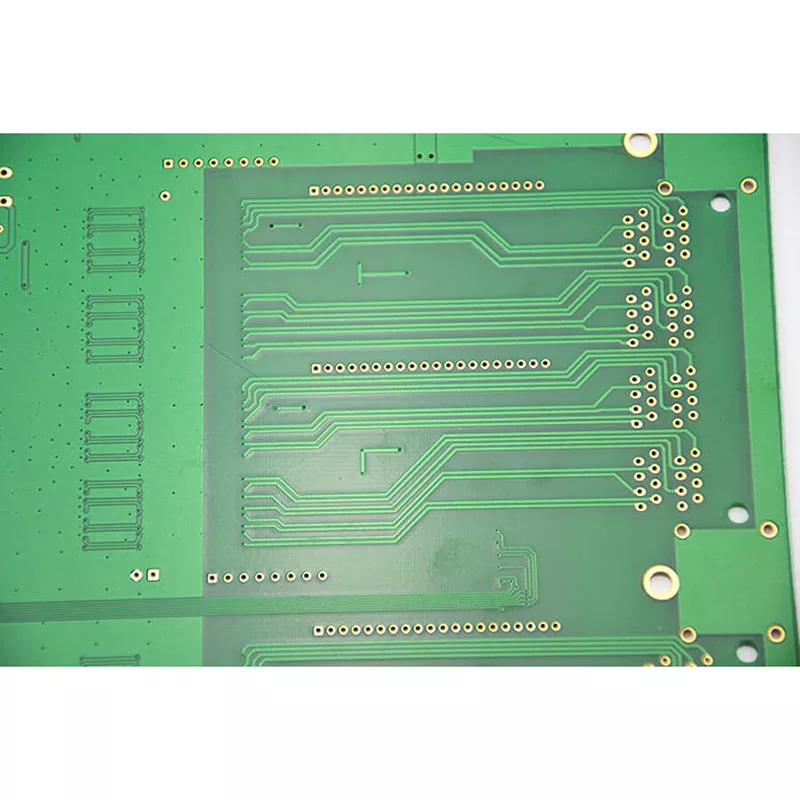

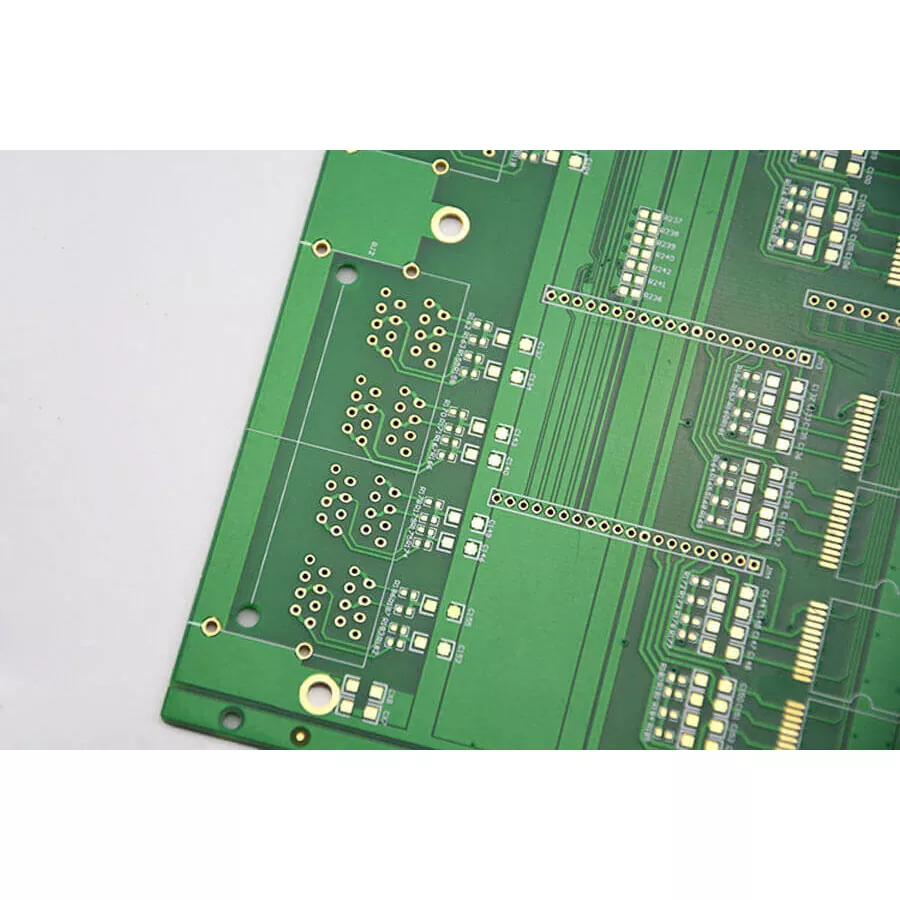

Elektromos izomstimuláló berendezés PCB

Az elektromos izomstimuláló berendezések a kimeneti impulzusok, az áramszintek és a csatornaváltás pontos szabályozását igénylik. Az EMS eszközben lévő PCB összeköti a mikrokontrollert, a stimulációs meghajtót, az energiagazdálkodási áramkört és a felhasználói vezérlőrendszert. Az áramkör tervezésének bármilyen instabilitása befolyásolhatja az impulzus pontosságát és az eszköz konzisztenciáját.

Az Aisen Electronics Co., Ltd. elektromos izomstimuláló berendezés PCB-t gyárt rehabilitációs eszközökhöz, fitnesz helyreállítási termékeket és hordozható stimulációs berendezéseket. PCB-gyártásunk a stabil jeltovábbításra, a szabályozott áramutakra, a kompakt áramkör-elrendezésekre és a gyártási konzisztenciára összpontosít az eszközök hosszú távú működéséhez.

PCB tervezési követelmények az EMS berendezésekhez

A hagyományos vezérlőkártyákkal ellentétben az EMS PCB-knek a digitális vezérlőjeleket és a stimulációs kimeneti áramköröket is ugyanazon a kártyán kell kezelniük. Az interferencia csökkentése érdekében az elrendezésnek el kell választania az érzékeny vezérlőjeleket az erősáramú részektől.

A PCB fejlesztés során a legfontosabb szempontok a következők:

• A stimulációs kimeneti áramkörök áramút-tervezése
• Földelési szerkezet az elektromos zaj csökkentésére
• Alkatrészek elhelyezése a stabil jelátvitel érdekében
• Táp- és vezérlőáramkörök védelmi kialakítása

Ezek a tényezők közvetlenül befolyásolják a stimuláció pontosságát és a termék működési stabilitását.

Vezérelt áramkör tervezés impulzuskimeneti rendszerekhez

Az EMS-eszközök alapvető funkciója a szabályozott elektromos impulzusok generálása. A PCB-nek stabil kapcsolatot kell fenntartania a vezérlőchip, a meghajtó áramkör és a kimeneti interfész között.

Az Aisen Electronics támogatja a nyomtatott áramkörök struktúráit:

Ezek a képességek támogatják a kompakt EMS-terveket több vezérlőcsatornával és integrált elektronikus funkciókkal.

PCB-struktúra hordozható EMS-eszközökhöz

Sok EMS terméket kézi vagy hordható eszköznek terveztek. A korlátozott belső tér nagyobb áramkörsűrűséget igényel az összeszerelés megbízhatóságának befolyásolása nélkül.

A kompakt EMS berendezésekhez az Aisen Electronics a következőket kínálja:

• Többrétegű PCB struktúrák integrált áramkörökhöz
• HDI technológia kisebb komponensek elrendezéséhez
• Finom vonalvezetés a nagy sűrűségű tervekhez
• Rugalmas NYÁK-opciók korlátozott helyű szerelvényekhez

Ezek a gyártási lehetőségek lehetővé teszik a tervezők számára, hogy a stimulációvezérlést, a töltőáramköröket, a kijelzőket és a vezeték nélküli modulokat kisebb termékházakba integrálják.

Gyártási folyamat vezérlése

Elektromos izomstimuláló berendezések A nyomtatott áramköri lapok gyártásához stabil gyártási pontosságra van szükség, mivel az áramkör változásai befolyásolhatják a termék teljesítményét.

Gyártási folyamatunk a következőket tartalmazza:

Anyagvizsgálat
→ Belső réteg áramkör kialakítása
→ Rétegigazítás és laminálás
→ Precíziós fúrás
→ Rézbevonat
→ Áramköri mintázat kialakítása
→ Felületkezelés
→ AOI ellenőrzés
→ Elektromos tesztelés

A többrétegű kártyák esetében a rétegregisztrációt és a rézvastagságot gondosan ellenőrzik a belső áramkörök közötti kapcsolat megbízhatóságának megőrzése érdekében.

Anyagok és felületkezelések

A különböző EMS termékek eltérő követelményeket támasztanak a működési környezettől és az összeszerelési módoktól függően.

A megfelelő felületkezelést az alkatrésztípus, a forrasztási folyamat és a termék várható élettartama alapján választjuk ki.

PCBA gyártás EMS termékekhez

Az Aisen Electronics NYÁK összeszerelési szolgáltatásokat is nyújt az EMS berendezésgyártók számára.

Az összeszerelési képesség magában foglalja:

• SMT komponensek elhelyezése
• Mikrokontroller összeállítás
• Energiagazdálkodási áramkör összeállítása
• Funkcionális tesztelés
• Gyártási köteg támogatás

A kis csomagok, például a 01005 chipek és a nagyobb IC-csomagok komponensei a termékkövetelményeknek megfelelően kezelhetők.

Minőségellenőrzés a gyártás során

EMS alkalmazások esetén a PCB hibák befolyásolhatják az eszközvezérlés pontosságát. A gyártási kockázatok csökkentése érdekében minden egyes tétel meghatározott ellenőrzési eljárásokat követ.

A minőségkövetés támogatása érdekében minden tételről gyártási nyilvántartást vezetnek.

Alkalmazások

Az EMS PCB kártyákat a következőkben használják:

EMS PCB vs General Control PCB

GYIK

Milyen nyomtatott áramköri réteg struktúrát használnak általában az EMS berendezésekhez?

A legtöbb EMS termék 2-8 rétegű PCB-ket használ. A több csatornával vagy kommunikációs modullal rendelkező összetettebb eszközök többrétegű struktúrákat igényelhetnek.

Miért van szükség az EMS berendezésekhez impedanciaszabályozásra?

Az impedanciaszabályozás segít megőrizni a jelek konzisztenciáját az érzékeny vezérlőáramkörökben, és csökkenti a különböző áramköri szakaszok közötti interferenciát.

Tud gyártani kis méretű EMS PCB kártyákat?

Igen. Az Aisen Electronics támogatja a HDI gyártást és a finom vonalvezetést a kompakt EMS eszközökhöz.

Biztosít EMS PCBA összeszerelést?

Igen. Nyomtatott lapok gyártását, alkatrész-összeszerelést, tesztelést és gyártási támogatást nyújtunk.

Milyen információkra van szükség az EMS PCB gyártásához?

Az ügyfelek általában Gerber fájlokat, anyagjegyzéket, nyomtatott áramköri specifikációkat, összeszerelési követelményeket és gyártási mennyiséget biztosítanak.

Forduljon az Aisen Electronicshoz

Az Aisen Electronics Co., Ltd. NYÁK gyártási és összeszerelési szolgáltatásokat nyújt EMS berendezések gyártói számára.

A többrétegű nyomtatott áramköri lapok gyártásában, a HDI gyártásban és az elektronikai összeszerelésben szerzett tapasztalattal támogatjuk az ügyfeleket rehabilitációs eszközök, fitnesztermékek és hordozható stimulációs berendezések fejlesztésében.
