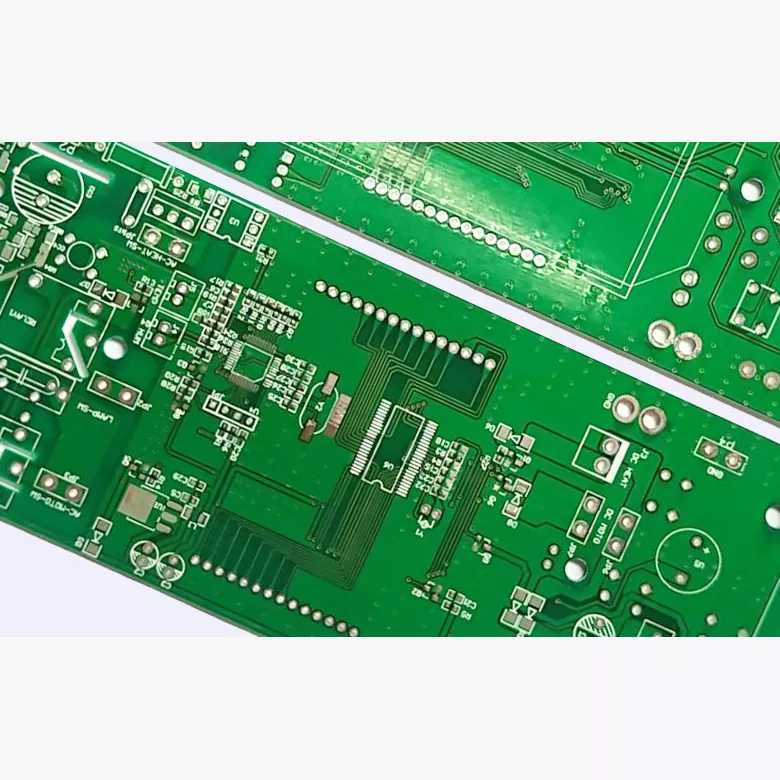

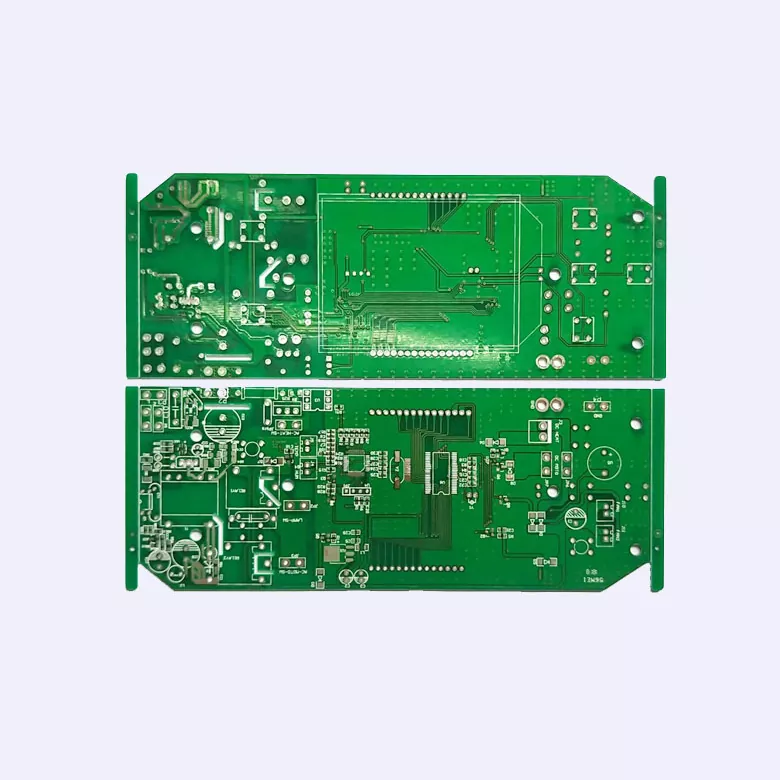

Ajtókapcsoló modul PCB

A PCB ajtókapcsoló modul az intelligens zárak, beléptetőrendszerek, biztonsági érzékelők és IoT ajtófigyelő eszközök alapvető elektronikus platformja. A szabványos vezérlőkártyákkal ellentétben ezeknek a nyomtatott áramköri lapoknak a kompakt méretet, a stabil jelérzékelést, az alacsony energiafogyasztást és a hosszú távú megbízhatóságot kell kombinálniuk, mivel sok ajtókapcsoló eszköz folyamatosan működik korlátozott akkumulátorkapacitás mellett.

atAisen Electronics Co., Ltd., személyre szabott ajtókapcsoló modul PCB-ket gyártunk, amelyeket mágneses kapcsolókat, Hall-érzékelőket, vezeték nélküli kommunikációs modulokat és beágyazott vezérlőáramköröket használó alkalmazásokhoz tervezünk. Mérnöki csapatunk az áramkörök megbízhatóságára, a jelek integritására és a gyártási konzisztenciára összpontosít, hogy segítse ügyfeleit tartós intelligens biztonsági termékek kifejlesztésében.

Mérnöki jellemzők

Az ajtókapcsoló modul általában úgy működik, hogy érzékeli az ajtó nyitott vagy zárt állapotát mágneses érzékeléssel vagy elektronikus érzékelőkkel. A PCB-nek fel kell dolgoznia a gyenge érzékelési jeleket, miközben stabil kommunikációt kell fenntartania a fő vezérlőrendszerrel.

Az akkumulátorral működő intelligens zárak és vezeték nélküli érzékelők esetében a PCB kialakítása közvetlenül befolyásolja a termék élettartamát. A túlzott készenléti áram, a rossz rádiófrekvenciás elrendezés vagy az instabil jeltovábbítás téves riasztásokat, kommunikációs hibákat vagy az akkumulátor élettartamának csökkenését okozhatja.

Ajtókapcsoló modul PCB-terveink a következőkre összpontosítanak:

Alacsony fogyasztású áramkör-tervezés akkumulátoros alkalmazásokhoz

Sok intelligens ajtóérzékelő hónapokig vagy évekig működik kis elemekkel. A PCB-elrendezésnek minimálisra kell csökkentenie a szükségtelen energiafogyasztást készenléti üzemmódban.

Optimalizáljuk az energiagazdálkodási áramköröket, az alkatrészek kiválasztását és a jelvezérlési útvonalakat az alacsony áramú működés támogatása érdekében. Az alvó üzemmód kialakítását, a feszültségszabályozást és a hatékony MCU perifériavezérlést a tervezési szakaszban figyelembe veszik.

Érzékelő interfész és jelstabilitás

Az ajtókapcsoló termékek általában mágneses reed-kapcsolókat, Hall-érzékelőket vagy helyzetérzékelő alkatrészeket használnak. Ezek a jelek általában alacsony feszültségűek és érzékenyek az interferenciára.

PCB gyártásunk támogatja az alábbi terveket:

• Stabil érzékelő jeltovábbítás
• Zajcsökkentési szempontok
• ESD védelmi áramkörök
• Megbízható csatlakozó interfészek

Ez segít fenntartani az ajtó állapotának pontos észlelését lakossági, kereskedelmi és ipari környezetben.

RF és vezeték nélküli modul integráció

A modern ajtókapcsoló modulok gyakran tartalmaznak Bluetooth, Zigbee, WiFi vagy más vezeték nélküli kommunikációs technológiákat.

A PCB elrendezés gondos ellenőrzést igényel:

• Antenna hézagterületek
• Jel interferencia
• Földelés kialakítása
• Nagyfrekvenciás útválasztás

Az Aisen Electronics Co., Ltd. támogatja a vezeték nélküli IoT-alkalmazásokhoz optimalizált PCB-struktúrákat, ahol a kommunikációs stabilitás kritikus fontosságú.

Nyomtatott lap gyártási képesség ajtókapcsoló alkalmazásokhoz

A különböző intelligens hozzáférésű termékek mérettől, funkciótól és gyártási mennyiségtől függően eltérő NYÁK-struktúrákat igényelnek.

Gyártási képességünk a következőket tartalmazza:

• Rétegszám: 1-32 réteg
• Lemezvastagság: 0,3-5,0 mm
• Minimális vonalszélesség/távolság: 0,076 mm
• Rézvastagság: legfeljebb 6 uncia
• Impedancia szabályozási tűrés: ±10%
• Felületkezelés: ENIG, HASL, OSP

A kompakt ajtóérzékelők és intelligens zármodulok esetében támogatjuk a nagy sűrűségű nyomtatott áramköri lapokat, ahol a korlátozott beépítési hely az alkatrészek pontos elhelyezését és megbízható elektromos teljesítményt igényel.

Gyártási folyamat és minőségellenőrzés

Az ajtókapcsoló modul PCB gyártása következetességet igényel, mivel ezeket a termékeket gyakran nagy mennyiségben telepítik lakossági és kereskedelmi projektekben.

Gyártási folyamatunk magában foglalja az anyagellenőrzést, a PCB-gyártás ellenőrzését, az elektromos tesztelést és a végső ellenőrzést.

A gyártás során figyelemmel kísérjük:

• Nyersanyag minőség
• Belső réteg igazítása
• Fúrás pontossága
• A rézbevonat vastagsága
• Felületi minőség
• Elektromos folytonosság

A többrétegű PCB-projekteknél a projekt követelményeinek megfelelően automatizált optikai ellenőrzést (AOI), impedanciavizsgálatot és elektromos teljesítmény-ellenőrzést alkalmaznak.

Alkalmazások

Intelligens ajtózárak

Az intelligens zárak kompakt PCB-ket igényelnek, amelyek érzékelőket, vezeték nélküli kommunikációt, energiagazdálkodást és vezérlőáramköröket integrálnak a korlátozott házon belül.

PCB megoldásaink támogatják:

• Akkumulátoros zárrendszerek
• Ujjlenyomat és beléptető termékek
• Vezeték nélküli intelligens otthon integráció

Biztonsági riasztórendszerek

A biztonsági berendezések az ajtó állapotának pontos felügyeletétől függenek. A PCB megbízhatósága közvetlenül befolyásolja a riasztási válasz pontosságát.

Az alkalmazások a következők:

• Mágneses ajtóérzékelők
• Behatolásjelző rendszerek
• Kereskedelmi biztonsági berendezések

IoT-figyelő eszközök

Az IoT ajtófigyelő rendszerek stabil kommunikációt és hatékony energiagazdálkodást igényelnek.

PCB-ink alkalmasak:

• Távfelügyeleti eszközök
• Intelligens épületrendszerek
• Összekapcsolt otthoni termékek

Egyedi PCB-megoldások az Ön termékkövetelményei alapján

Minden ajtókapcsoló terméknek más-más követelményei vannak a méretre, a kommunikációs módra és a működési környezetre vonatkozóan.

Az Aisen Electronics Co., Ltd. mérnöki támogatást nyújt a PCB prototípusok fejlesztésétől a tömeggyártásig, beleértve:

• PCB tervezési áttekintés
• Anyagválasztás
• DFM optimalizálás
• Prototípus gyártás
• PCBA összeszerelés támogatása

Mérnökeink az ügyfelekkel együttműködve optimalizálják a NYÁK teljesítményét, miközben egyensúlyban tartják a gyártási költségeket és a hosszú távú megbízhatóságot.

Miért válassza az Aisen Electronics Co., Ltd.-t az ajtókapcsoló modulok nyomtatott áramköreinek gyártásához?

Az intelligens biztonsági termékek NYÁK-szállítójának kiválasztása nem csak gyártási képességet igényel. A gyártás következetessége, a mérnöki kommunikáció és a minőség-ellenőrzés egyaránt fontosak.

Az Aisen Electronics Co., Ltd. a következőkkel támogatja ügyfeleit:

• Személyre szabott PCB gyártásban szerzett tapasztalat
• Rugalmas prototípus és mennyiségi gyártási lehetőség
• Többrétegű PCB gyártási szakértelem
• Teljeskörű PCB és PCBA szolgáltatások
• Mérnöki támogatás a termékfejlesztés során

Segítünk az elektronikai gyártóknak csökkenteni a fejlesztési kockázatokat, és stabil termelést elérni az intelligens hozzáférés és az IoT alkalmazások terén.

GYIK

Milyen típusú nyomtatott áramköri lapokat használnak általában az intelligens ajtóérzékelőkben?

A legtöbb intelligens ajtóérzékelő kompakt egyrétegű, kétrétegű vagy többrétegű PCB-ket használ az áramkör bonyolultságától függően. A vezeték nélküli termékek általában többrétegű kialakítást igényelnek a jobb jeltovábbítás és energiagazdálkodás érdekében.

Tud gyártani PCB-t akkumulátoros ajtókapcsolókhoz?

Igen. Támogatjuk az akkumulátorral működő alkalmazásokhoz optimalizált alacsony fogyasztású PCB-terveket, beleértve az energiagazdálkodási áramköröket és az érzékelő interfészeket.

Támogatja az egyedi PCB-méreteket az intelligens zárakhoz?

Igen. Testreszabott NYÁK-méreteket gyártunk a termékház korlátai, az alkatrészek elhelyezési követelményei és a vásárlói rajzok alapján.

Biztosíthat-e PCBA összeállítást az ajtókapcsoló modulokhoz?

Igen. A PCB gyártás mellett alkatrészbeszerzést, SMT összeszerelést, tesztelést és komplett PCBA megoldásokat is biztosítunk.

Milyen felületkezelés alkalmas az ajtókapcsoló PCB-hez?

Az ENIG-et általában olyan termékekhez választják, amelyek megbízható forraszthatóságot, korrózióállóságot és hosszú élettartamot igényelnek.

Hogyan biztosítja a PCB megbízhatóságát a gyártás során?

Ellenőrizzük az anyagvizsgálatot, a gyártási paramétereket, az AOI ellenőrzést, az elektromos tesztelést és a végső minőségellenőrzést a gyártás során.
