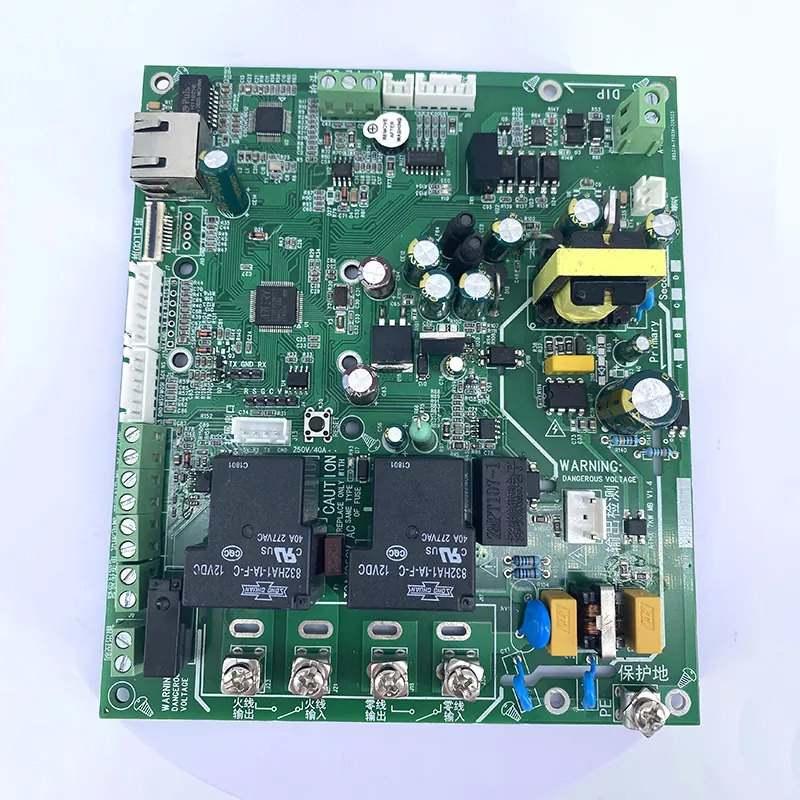

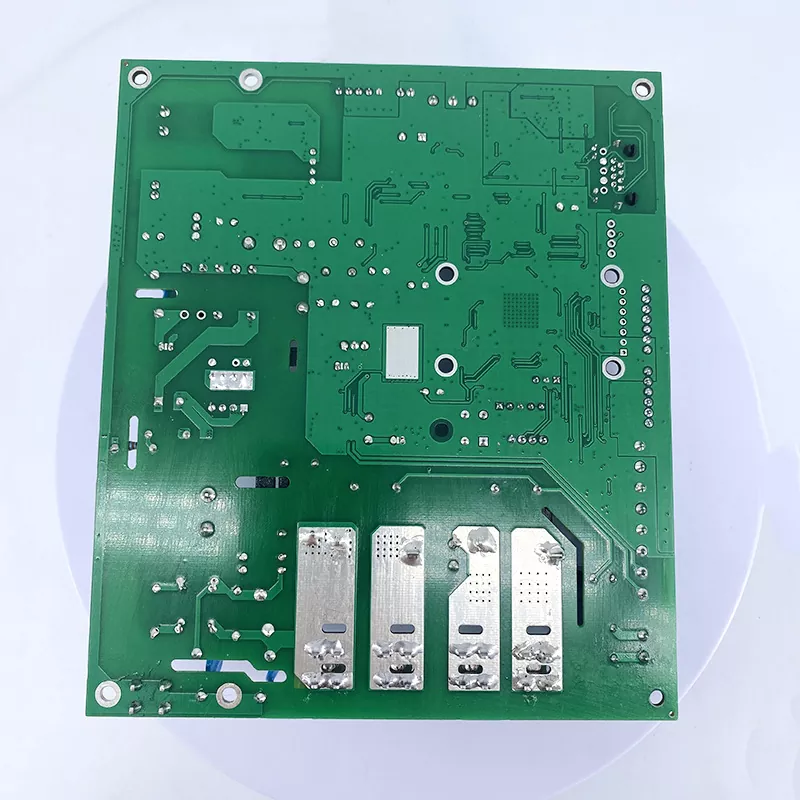

Akkumulátor töltést vezérlő NYÁK

A Battery Charge Control PCB az a magáramköri platform, amely kezeli a tápellátást, a töltőáramot, a feszültségszabályozást és az akkumulátorvédelmi funkciókat az elektronikus eszközökben. Az Aisen Electronics Co., Ltd. személyre szabott akkumulátortöltő vezérlőkártyákat gyárt olyan alkalmazásokhoz, mint az energiatároló rendszerek, hordozható elektronika, autóelektronika és ipari berendezések.

A szabványos vezérlőkártyákkal ellentétben az akkumulátortöltő PCB-k pontos áramelosztást, stabil hőteljesítményt és szigorú elektromos tesztelést igényelnek, mivel minden abnormális feszültség vagy áramkör befolyásolhatja az akkumulátor biztonságát és élettartamát. Gyártási folyamatunk az állandó elektromos teljesítmény elérésére összpontosít mind a prototípus-fejlesztés, mind a mennyiségi gyártás során.

Hogyan működik az akkumulátor töltésvezérlő NYÁK

Az akkumulátor töltését vezérlő NYÁK csatlakozási pontként működik az áramforrás, a töltésvezérlő, az akkumulátorcsomag és a védelmi alkatrészek között.

Töltés közben a NYÁK bemeneti áramot kap egy adaptertől vagy tápegységtől. A töltő IC az akkumulátor állapotának megfelelően szabályozza a feszültséget és az áramerősséget, míg a MOSFET-ek és a védőáramkörök szabályozzák az energiaáramlást, és megakadályozzák az olyan problémákat, mint a túltöltés, túláram és rövidzárlat.

A lítium akkumulátoros alkalmazásoknál a PCB elrendezés különösen fontos. Az erősáramú nyomokhoz elegendő rézvastagság, hőkezelés és optimalizált útválasztás szükséges az áramveszteség és a hőfelhalmozódás csökkentése érdekében. Az akkumulátorfigyeléshez használt jeláramkörök szabályozott impedanciát és zajcsökkentést is igényelnek a mérési pontosság fenntartása érdekében.

Gyártási lehetőségek az akkumulátortöltést irányító kártyákhoz

Az Aisen Electronics akkumulátor töltésvezérlő NYÁK-okat gyárt az egyszerű kétoldalas kialakítástól a bonyolult többrétegű szerkezetekig.

Gyártási képességünk a következőket tartalmazza:

• Rétegszám: 1-32 réteg
• Lemezvastagság: 0,3-5,0 mm
• Rézvastagság: akár 6 uncia nagyáramú kiviteleknél
• Minimális vonalszélesség és távolság: 3 mil
• Szabályozott impedancia tolerancia: ±10%
• Maximális panelméret: 650 mm × 750 mm

Akkumulátortöltési alkalmazásoknál a rézvastagság és a termikus kialakítás közvetlenül befolyásolja a töltési hatékonyságot. A nehéz réz NYÁK-technológia támogatja a nagyobb áramátvitelt, miközben csökkenti a hőmérséklet-emelkedést a teljesítményrészekben.

A többrétegű NYÁK-struktúrák lehetővé teszik a mérnökök számára, hogy szétválasztsák a táprétegeket, a földi síkokat és a jelútválasztást, javítva az elektromágneses kompatibilitást és csökkentve a töltésvezérlő áramkörök közötti interferenciát.

Főbb NYÁK-tervezési szempontok az akkumulátortöltési alkalmazásokhoz

Nagyáramú áramkör tervezés

Az akkumulátortöltő rendszerek gyakran folyamatos áramot kezelnek a töltési ciklusok során. A PCB-nek stabil áramátvitelt kell fenntartania túlzott hőtermelés nélkül.

Az Aisen Electronics az aktuális áramigényeknek megfelelően optimalizálja a teljesítménynyom szélességét, a rézvastagságot és az átmenő szerkezeteket. A nagy teljesítményű töltési alkalmazásoknál a vastagabb rézrétegek és a megerősített hőpályák segítenek a hosszú távú megbízhatóság javításában.

Hőkezelés

A töltőkomponensek, például a MOSFET-ek, a töltő IC-k és a teljesítményszabályozók működés közben hőt termelnek.

A megfelelő NYÁK-kialakítás elősegíti a hő elvezetését az érzékeny alkatrészekről a rézfelületeken, a hőátmeneteken és az alkatrészek optimalizált elhelyezésén keresztül. Ez különösen fontos a kompakt akkumulátoros készülékeknél, ahol a légáramlás korlátozott.

Védelmi áramkör integráció

Az akkumulátor töltésvezérlő kártyái általában olyan védelmi funkciókat tartalmaznak, mint:

• Túlfeszültség elleni védelem
• Túláram elleni védelem
• Rövidzárlat elleni védelem
• Hőmérséklet figyelés

A NYÁK-elrendezésnek biztosítania kell a védelmi jelek gyors reagálását, miközben elkerüli a nagyáramú utakból származó interferenciát.

Alkalmazások

Energiatároló rendszerek

Az energiatároló berendezésekben használt akkumulátortöltés-vezérlő NYÁK-ok folyamatos töltési és kisütési ciklusok mellett is stabil működést igényelnek. A nehéz réz kialakítások és a megbízható hőszerkezetek segítenek fenntartani a teljesítményt a hosszú távú működés során.

Autóelektronika

Az elektromos járművekhez és az autóakkumulátor-rendszerekhez nagy megbízhatóságú és rezgésállóságú töltésvezérlő kártyákra van szükség. A PCB-tervek az áramkapacitásra, a jel pontosságára és a hosszú távú tartósságra összpontosítanak.

Hordozható elektronikus eszközök

A hordozható termékek, például az erőművek, az intelligens eszközök és az akkumulátorral működő berendezések kompakt töltőáramköröket igényelnek. A HDI PCB technológia kisebb elrendezéseket tesz lehetővé, miközben megőrzi az elektromos teljesítményt.

Ipari berendezések

Az ipari akkumulátorrendszerek következetes töltéskezelést igényelnek igényes környezetben. A szabályozott impedancia kialakítás és a szigorú ellenőrzési folyamatok segítik a stabil működést.

PCB összeszerelési és tesztelési szolgáltatások

Az Aisen Electronics komplett PCBA-megoldásokat kínál a PCB-k gyártásától az alkatrész-összeszerelésig.

Szolgáltatásaink közé tartozik az alkatrészbeszerzés, az SMT összeszerelés, az átmenő furatfeldolgozás és a funkcionális tesztelés.

Szállítás előtt az akkumulátortöltést vezérlő PCB-ket elektromos ellenőrzésen, AOI ellenőrzésen és végső minőségellenőrzésen kell átesni, hogy megerősítsék az áramkör teljesítményét és az összeszerelés megbízhatóságát.

A tesztelési eljárások az ügyfelek igényei szerint testreszabhatók, beleértve:

• Elektromos folytonossági vizsgálat
• Repülő szonda tesztelése
• Funkcionális tesztelés
• Megjelenési vizsgálat
• Megbízhatóság ellenőrzése

Felületkezelési lehetőségek a töltésvezérlő PCB-hez

A különböző akkumulátortöltési alkalmazások eltérő felületkezelést igényelnek.

Az ENIG bevonat a sík felületi jellemzői miatt finom osztású alkatrészekhez és nagy sűrűségű nyomtatott áramköri lapokhoz alkalmas. Az OSP gazdaságos lehetőséget kínál a szabványos alkalmazásokhoz, míg a keményarany bevonat jobb tartósságot biztosít a gyakori érintkezést igénylő csatlakozóterületeken.

Miért válassza az Aisen Electronics-t az akkumulátor töltésvezérlő NYÁK gyártásához?

Az akkumulátor töltése A nyomtatott áramkörök gyártása többet igényel, mint a szabványos áramköri gyártás. Megköveteli az energiagazdálkodás, a hőszabályozás és a védelmi áramkör követelményeinek megértését.

Az Aisen Electronics Co., Ltd. a PCB gyártási tapasztalatait a mérnöki támogatással ötvözi, hogy segítse ügyfeleit a táblaszerkezet, az anyagválasztás és a gyártási folyamatok optimalizálásában.

A prototípus érvényesítésétől a tömeggyártásig testreszabott megoldásokat kínálunk a tényleges elektromos követelmények alapján, ahelyett, hogy minden projektben ugyanazt a PCB-struktúrát alkalmaznánk.

Gyakran Ismételt Kérdések

Mi a különbség az akkumulátor töltésvezérlő NYÁK és a szabványos PCB között?

Az akkumulátor töltésvezérlő NYÁK kezeli az áramátalakítást, a töltésszabályozást és az akkumulátor védelmi funkciókat. A szabványos vezérlőkártyákhoz képest nagyobb áramerősséget, jobb hőkezelést és szigorúbb elektromos teljesítményszabályozást igényel.

Mekkora rézvastagság javasolt nagyáramú töltő NYÁK-hoz?

A szükséges rézvastagság a töltőáramtól, a nyomvonal szélességétől és a hőviszonyoktól függ. A nehéz réz nyomtatott áramköri lapokat általában nagyobb teljesítményű alkalmazásokhoz használják az ellenállás és a hőtermelés csökkentése érdekében.

Tud-e testreszabott akkumulátortöltő PCB-ket gyártani?

Igen. Az Aisen Electronics támogatja a vevői igények alapján testreszabott PCB-terveket, beleértve a rétegszerkezetet, az anyagválasztást, a rézvastagságot és az összeszerelési követelményeket.

Nyújtott NYÁK összeszerelési szolgáltatásokat?

Igen. Teljeskörű PCBA szolgáltatásokat nyújtunk, beleértve a komponensek beszerzését, az SMT összeszerelést, az ellenőrzést és a tesztelést.

Milyen vizsgálatokat végeznek a szállítás előtt?

Minden PCB tesztelhető elektromos ellenőrzéssel, AOI ellenőrzéssel és ügyfélspecifikus funkcionális tesztelési követelményekkel a szállítás előtt.

Forduljon az Aisen Electronicshoz

Ha testreszabott Battery Charge Control PCB-megoldásokra van szüksége töltőberendezéséhez vagy akkumulátor-kezelő rendszeréhez, forduljon az Aisen Electronics Co., Ltd.-hez műszaki támogatás és gyártási értékelés céljából.
