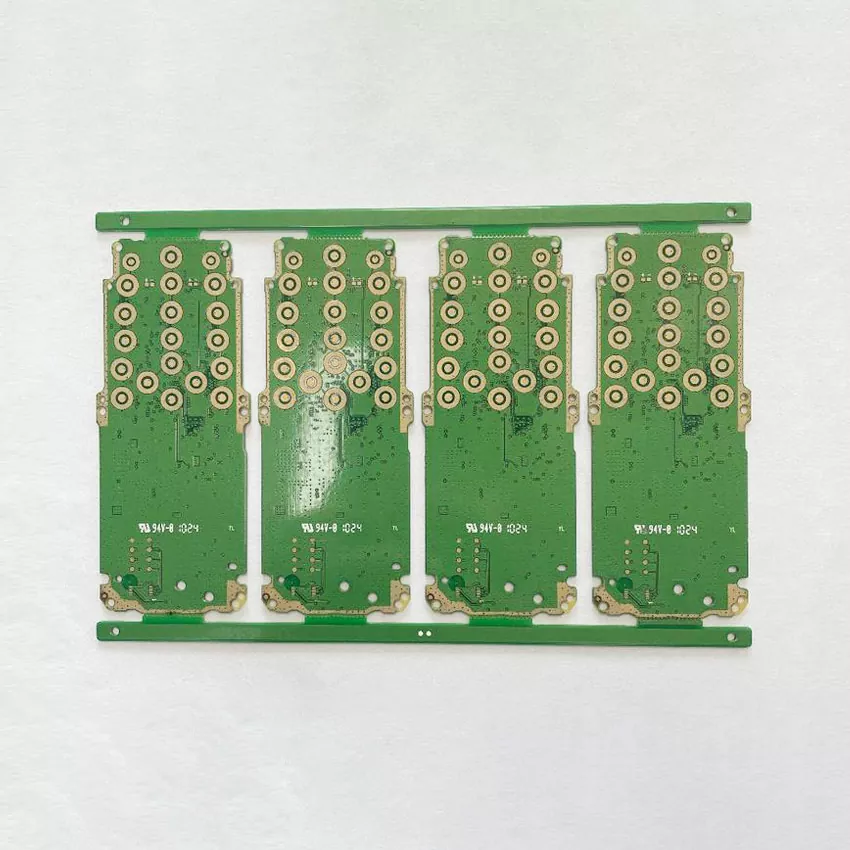

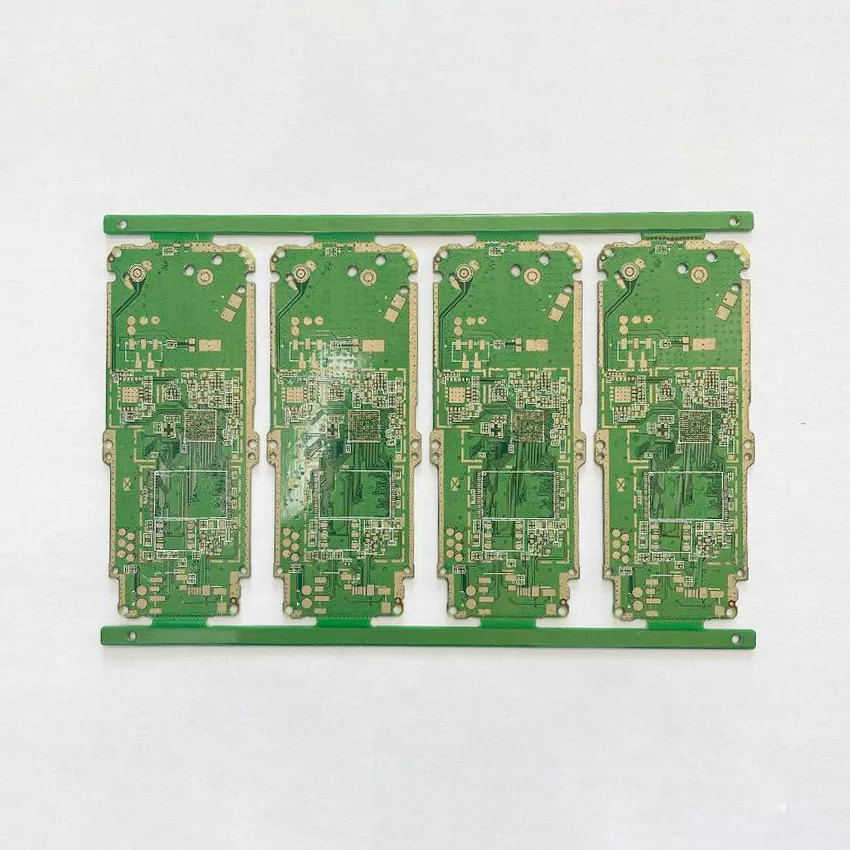

Mobiltelefon PCB

Az okostelefonok továbbra is több funkciót integrálnak kisebb helyekre, beleértve a nagy sebességű processzorokat, több kamerát, 5G kommunikációs modulokat, érzékelőket és energiagazdálkodási rendszereket. Ezekhez a kialakításokhoz nagyobb vezetéksűrűségű, pontos impedanciaszabályozású és stabil elektromos teljesítménnyel rendelkező PCB-kre van szükség.

Az Aisen Electronics Co., Ltd.-nél a modern mobil elektronika követelményei szerint gyártjuk a mobiltelefon NYÁK-okat. Gyártási képességeink támogatják az összetett áramköri struktúrákat, a finom hangosztású alkatrészeket és a nagy sűrűségű összekapcsolásokat a következő generációs hordozható eszközöket fejlesztő gyártók számára.

A szabványos fogyasztói elektronikai kártyákkal ellentétben a mobiltelefonos PCB-k szigorúbb gyártásellenőrzést igényelnek, mivel a vonalszélesség, a rétegigazítás vagy a felületkezelés kismértékű eltérései is befolyásolhatják a jel integritását és az összeszerelési teljesítményt.

HDI PCB technológia haladó mobiltelefon-tervezésekhez

Az okostelefonok növekvő integrációja olyan NYÁK-struktúrákat igényel, amelyek korlátozott méreteken belül több útválasztási helyet biztosítanak. A High-Density Interconnect (HDI) technológia lehetővé teszi a tervezők számára, hogy nagyobb alkatrészsűrűséget érjenek el, miközben csökkentik a PCB méretét.

HDI gyártási képességeink a következők:

• Mikro-átmérő 0,15 mm-től kezdve a nagy sűrűségű csatlakozásokhoz
• Minimális vonalszélesség és 3/3 mil-ig terjedő távolság a finom áramköri mintákhoz
• BGA-komponensek támogatása 0,2 mm-es betétosztási követelményekkel
• Kétsoros IC-útválasztási technológia kompakt processzorelrendezésekhez
• HDI struktúrák, beleértve az 1+N+1 és 2+N+2 kialakításokat

Ezek a képességek segítik az okostelefon-gyártókat a fejlett processzorok, kameramodulok, vezeték nélküli kommunikációs komponensek és további funkciók integrálásában a termék vastagságának növelése nélkül.

Többrétegű PCB gyártási képesség okostelefon-elektronikához

A modern mobiltelefonok több funkcionális modult kombinálnak korlátozott belső térben. Megbízható NYÁK-struktúra szükséges a nagy sebességű jelek, tápáramkörök és vezérlőrendszerek elkülönítéséhez.

Az Aisen Electronics támogatja:

A többrétegű gyártás precíz rétegregisztrációt, ellenőrzött laminálási folyamatokat és megbízható belső rétegcsatlakozásokat igényel, amelyek biztosítják a hosszú távú stabilitást a készülék napi működése során.

Gyártási folyamat

A mobiltelefon NYÁK gyártása szigorú ellenőrzést igényel az anyag előkészítésétől a végső ellenőrzésig. Gyártási folyamatunk a következőket tartalmazza:

Anyag-előkészítés és belső réteg gyártás

• Beérkező anyagok ellenőrzése
• Belső réteg áramköri képalkotás
• Rézkarc és áramkörképzés
• AOI vizsgálat a belső réteg hibáira

PCB laminálás és fúrás

• Ellenőrzött laminálási folyamat többrétegű szerkezetekhez
• Mechanikus fúrás és lézeres mikrovia-képzés
• Rézbevonat a megbízható rétegközi csatlakozások érdekében

Külső réteg áramkör kialakulása

• Mintafestés és rézkarc
• Finomvonalas áramköri feldolgozás
• Forrasztómaszk alkalmazása
• Felületkezelés

Végső tesztelés

Minden NYÁK-t elektromos tesztelésnek és szemrevételezésnek vetik alá a szállítás előtt, beleértve:

• AOI ellenőrzés
• Repülő szonda tesztelése
• Szükség esetén impedancia vizsgálat
• Megjelenési vizsgálat
• Megbízhatóság ellenőrzése

Ez a gyártási megközelítés segít csökkenteni a gyártási kockázatokat az okostelefonok tömeggyártása során.

Felületi burkolatok mobiltelefonos PCB alkalmazásokhoz

A különböző okostelefon-kialakítások eltérő felületkezelést igényelnek az alkatrésztípustól, az összeszerelési folyamattól és a megbízhatósági követelményektől függően.

A választható lehetőségek a következők:

ENIG felületkezelés

Alkalmas finom osztású alkatrészekhez és nagy sűrűségű SMT-összeállításokhoz. Az ENIG sima felületet biztosít a BGA és a mikrokomponensek rögzítéséhez.

OSP felületkezelés

Költséghatékony lehetőség a jó forraszthatóságot igénylő szabványos fogyasztói elektronikához.

Merítési ezüst

Kiváló elektromos vezetőképességet és nagyfrekvenciás teljesítményt igénylő alkalmazásokhoz használható.

Arany ujjkezelés

Alkalmazható az ismételt behelyezést és stabil érintkezési teljesítményt igénylő csatlakozóterületeken.

Mérnöki csapatunk a PCB szerkezeti és szerelési követelményeknek megfelelő felületkezeléseket tud javasolni.

Szolgáltatások

A PCB gyártás mellett az Aisen Electronics PCBA gyártási támogatást nyújt mobil elektronikai termékekhez.

Összeszerelési szolgáltatásaink a következők:

• Elektronikus alkatrészek beszerzése
• SMT komponensek elhelyezése
• BGA összeszerelés
• Átmenő lyukak feldolgozása
• Funkcionális tesztelés
• Teljes PCBA ellenőrzés

Támogatjuk a kisméretű alkatrészek összeszerelését egészen a 01005-ös csomagokig, és kezeljük a pontos elhelyezést és folyamatvezérlést igénylő összetett PCB-szerelvényeket.

Műszaki előírások

Ezek a képességek lehetővé teszik, hogy PCB-ket gyártsunk különböző okostelefon-platformokhoz, a kompakt fogyasztói eszközöktől a nagy teljesítményű mobil terminálokig.

Minőségellenőrzés a stabil mobil PCB-gyártáshoz

Az okostelefon-gyártók állandó NYÁK-teljesítményt követelnek meg a nagy gyártási mennyiségekben. Az Aisen Electronics a folyamatirányításra összpontosít, és nem csak a végső ellenőrzésre hagyatkozik.

Minőségirányításunk a következőket tartalmazza:

• Beérkező anyagok ellenőrzése
• Folyamatfigyelés a gyártás során
• Automatizált ellenőrző rendszerek
• Elektromos teljesítmény vizsgálat
• Végső minőségellenőrzés a szállítás előtt

A kritikus gyártási paraméterek szabályozásával segítjük ügyfeleinknek a stabil összeszerelési hozamok fenntartását és a gyártási megszakítások csökkentését.

Mérnöki támogatás a prototípustól a tömeggyártásig

A mobiltelefonos NYÁK-projektek gyakran korai mérnöki támogatást igényelnek a gyártás során felmerülő tervezési problémák elkerülése érdekében.

Mérnöki csapatunk a következőket nyújtja:

• DFM elemzés a gyártás előtt
• PCB-felhalmozási ajánlások
• Jelintegritás-optimalizálási javaslatok
• Gyártási megvalósíthatósági felülvizsgálat
• Prototípus érvényesítés támogatása

Ez segít az ügyfeleknek lerövidíteni a fejlesztési ciklusokat, és javítani az átmenetet a prototípusról a mennyiségi gyártásra.

Miért válassza az Aisen Electronics-t a mobiltelefonok nyomtatott áramköreinek gyártásához?

Az Aisen Electronics Co., Ltd. a NYÁK-k gyártására összpontosít olyan kompakt elektronikai termékekhez, ahol elengedhetetlen a pontosság és a következetesség.

Előnyeink a következők:

• HDI és finom vonalú PCB gyártási tapasztalat
• Többrétegű PCB gyártási lehetőség
• Támogatás a prototípus fejlesztéstől a tömeggyártásig
• Szigorú gyártási folyamat ellenőrzés
• Mérnöki támogatás mobil elektronikus alkalmazásokhoz

Legyen szó okostelefonok, kommunikációs terminálok vagy hordozható intelligens eszközök fejlesztéséről, mi az Ön tervezési követelményeire épülő PCB-gyártási megoldásokat kínálunk.

Lépjen kapcsolatba velünk még ma, hogy megvitassuk a mobiltelefon PCB projekt követelményeit.
